Flange de saída quadrada/faixa de tamanho: 40-160mm
Temperatura operacional: -25 ° C-90 ° C
Faixa de torque: 4.5-800n.m
Classificação de logística
Robôs automatizados
corte a laser
Portão de controle de acesso
Central de energia fotovoltaica
Dispositivos médicos
AGV

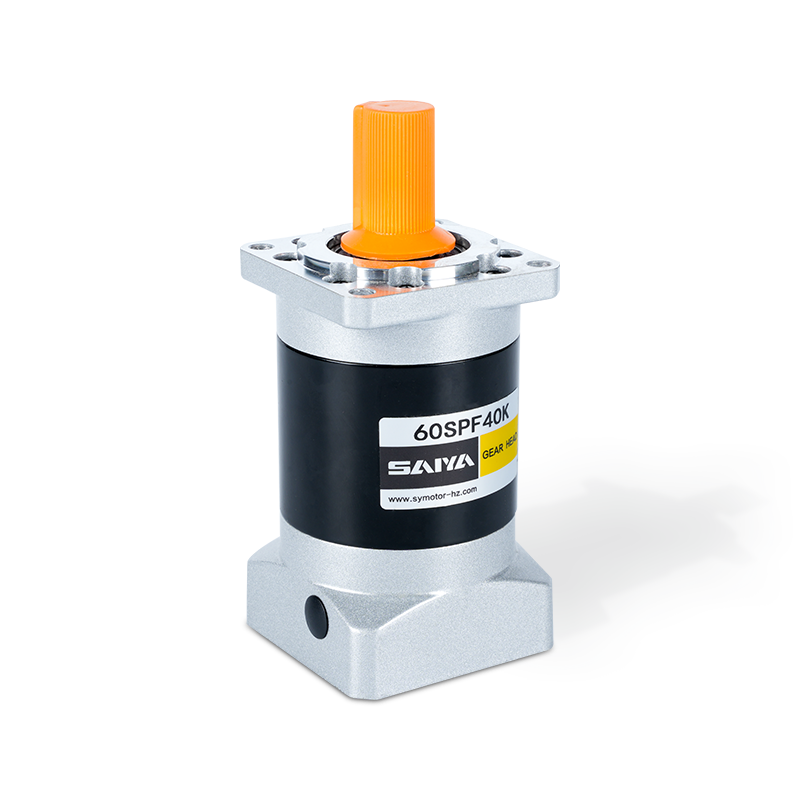

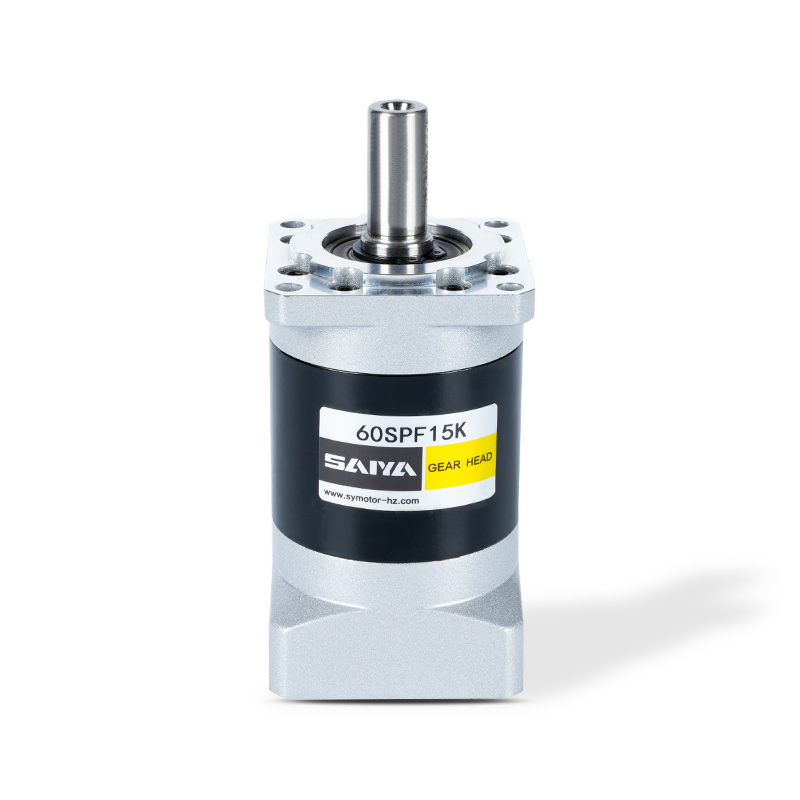

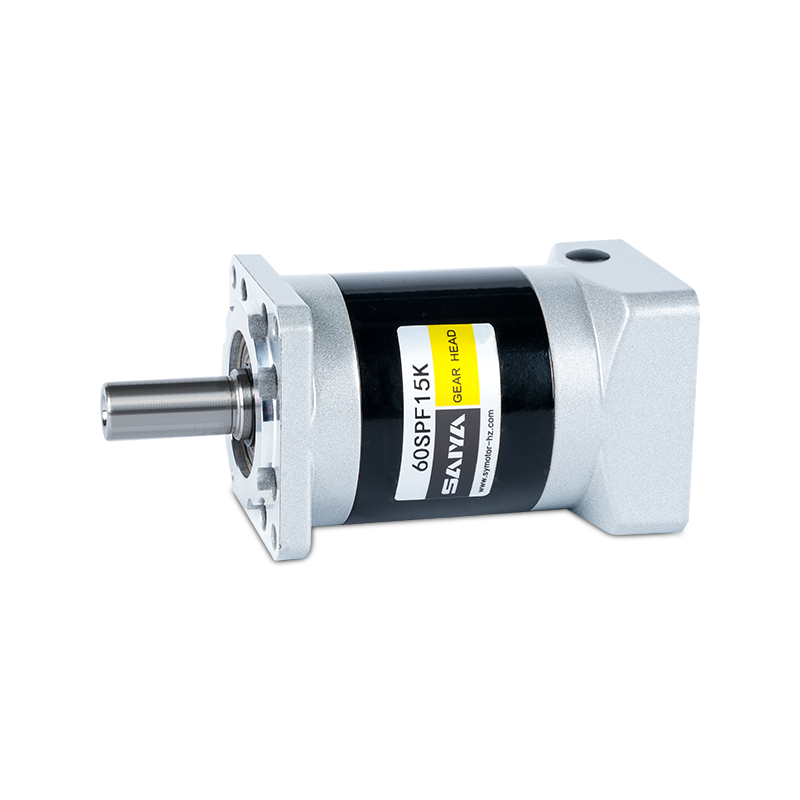

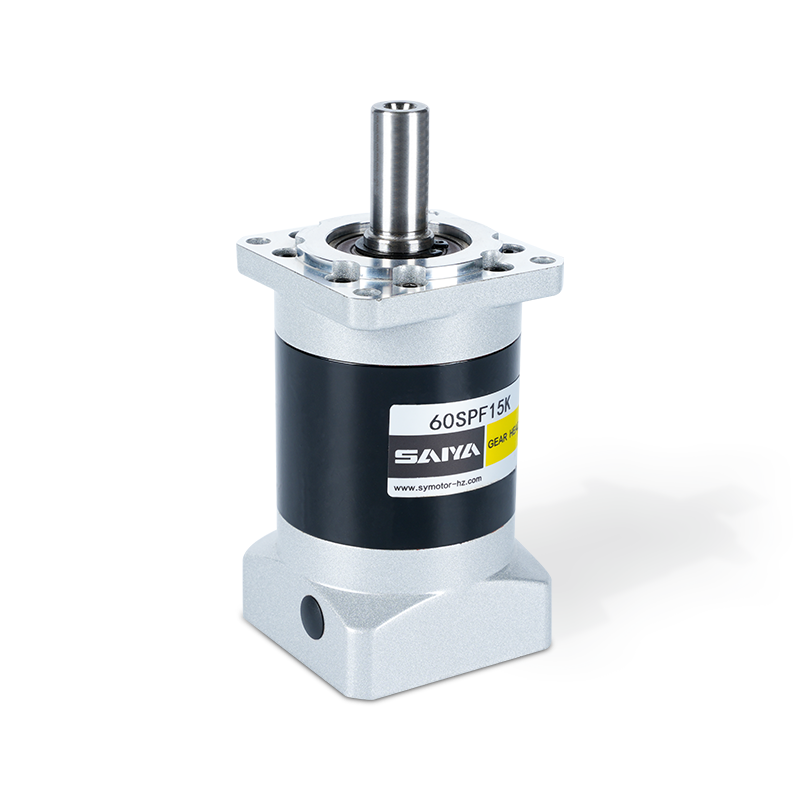

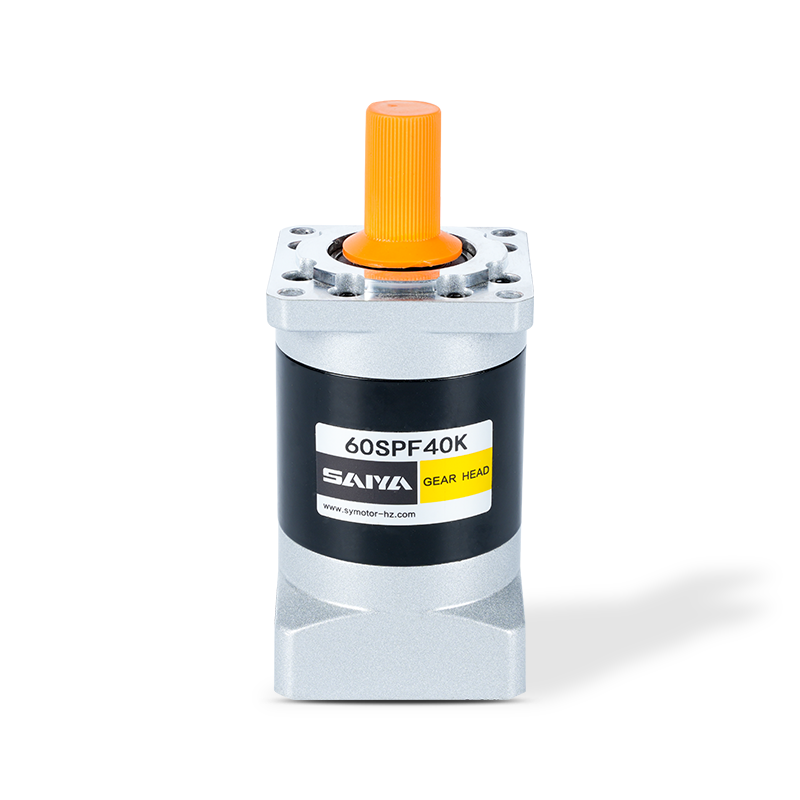

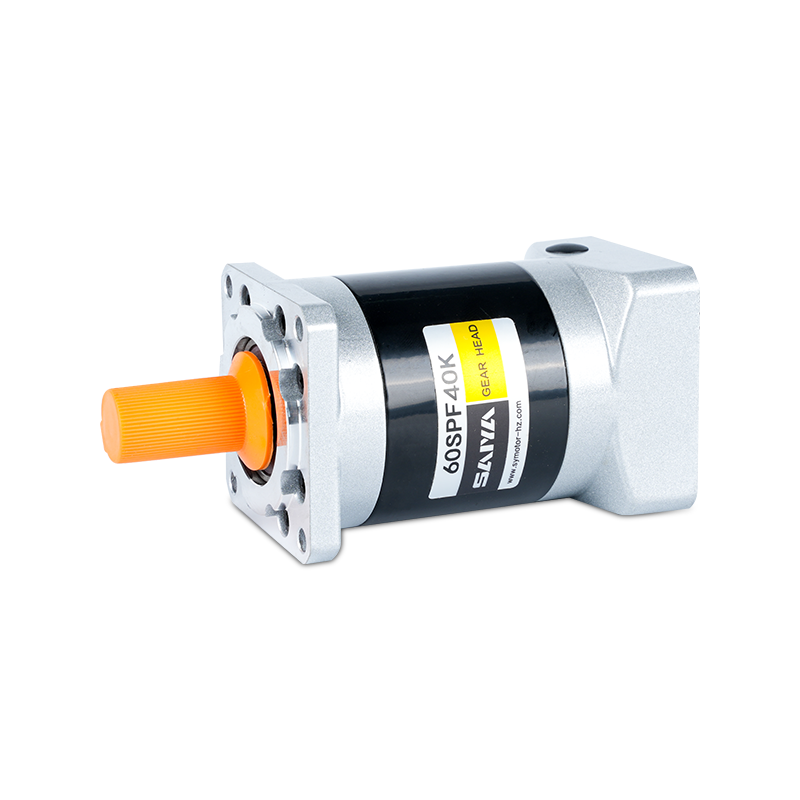

A série SPF é com flanges de saída quadrada, acomodando dimensões de 40 mm a 160 mm. Esses flanges são projetados para se destacar em várias aplicações industriais, oferecendo desempenho confiável em um espectro de requisitos. Com uma tolerância à temperatura que se abrange de -25 ° C a 90 ° C, eles são adequados para ambientes com diversas condições térmicas, garantindo a resiliência operacional em calor frio e moderado.
Um dos principais destaques da série SPF reside em sua impressionante faixa de torque, abrangendo de 4,5 N.M a um robusto 800 n.m. Essa extensa capacidade de torque capacita esses flanges para lidar com uma ampla variedade de tarefas, desde operações delicadas de precisão a aplicações de serviço pesado que exigem força substancial.
Projetado com atenção meticulosa aos detalhes, a série SPF incorpora durabilidade, precisão e versatilidade. Seja utilizado em máquinas, sistemas de automação ou processos industriais, esses flanges exibem desempenho e confiabilidade consistentes, contribuindo para maior eficiência operacional e produtividade.
O design da saída quadrada desses flanges garante a compatibilidade com várias configurações de equipamento, facilitando a integração perfeita nos sistemas existentes. Essa adaptabilidade simplifica os processos de instalação e minimiza o tempo de inatividade, otimizando a eficiência geral do fluxo de trabalho.
A série SPF representa um auge da excelência em engenharia, combinando construção robusta, funcionalidade versátil e desempenho preciso para atender às diversas necessidades de ambientes industriais modernos.
| Modeloo | Unidade | SP40 | SP60 | SP80 | SP120 | SP160 | Engrenagem razão | Estágio |
| Saída nominal Torque | N.M | 4.5 | 12 | 40 | 80 | 400 | 3 | 1 |
| 6 | 16 | 50 | 100 | 450 | 4 | |||
| 6 | 16 | 50 | 110 | 450 | 5 | |||
| 5 | 15 | 45 | 120 | 450 | 8 | |||
| 5 | 15 | 45 | 120 | 305 | 10 | |||
| 16.5 | 44 | 110 | 210 | 400 | 9 | 2 | ||
| 18 | 44 | 120 | 260 | 800 | 12 | |||
| 18 | 40 | 110 | 230 | 700 | 15 | |||
| 20 | 44 | 120 | 260 | 800 | 16 | |||
| 20 | 44 | 120 | 260 | 800 | 20 | |||
| 18 | 40 | 110 | 230 | 700 | 25 | |||
| 20 | 44 | 120 | 260 | 800 | 32 | |||
| 18 | 40 | 110 | 230 | 700 | 40 | |||
| 7.5 | 18 | 50 | 120 | 450 | 64 | |||
| 20 | 44 | 120 | 260 | 800 | 60 | 3 | ||
| 20 | 44 | 120 | 260 | 800 | 80 | |||
| 20 | 44 | 120 | 260 | 800 | 100 | |||
| 18 | 40 | 110 | 230 | 700 | 120 | |||
| 20 | 44 | 120 | 260 | 800 | 160 | |||
| 18 | 40 | 110 | 230 | 700 | 200 | |||
| 20 | 44 | 120 | 260 | 800 | 256 | |||
| 18 | 40 | 110 | 230 | 700 | 320 | |||
| 7.5 | 18 | 50 | 120 | 450 | 512 |
| Model Número | SP40 | SP60 | SP80 | SP120 | SP160 |
| Rigidez torcional | 0.7 | 1.8 | 4.5 | 12 | 38 |
| Nível de ruído | 55 | 58 | 60 | 65 | 70 |
| Máx Entrada velocidade ( RPM ) | 10000 | 8000 | 6000 | 6000 | 6000 |
| Recomendar Entrada velocidade ( RPM ) | 4500 | 4000 | 4000 | 4000 | 3000 |
| Máx Ratial torque (N) | 160 | 340 | 650 | 1500 | 4200 |
| Máx axial torque (N) | 160 | 450 | 900 | 2100 | 6000 |
| Temperatura operacional | -25 ℃ ~ 90 ℃ | ||||
| IP | P54 | ||||
| Lubrificação | Vida lubrificação | ||||
| Tipo de montagem | Qualquer direção | ||||

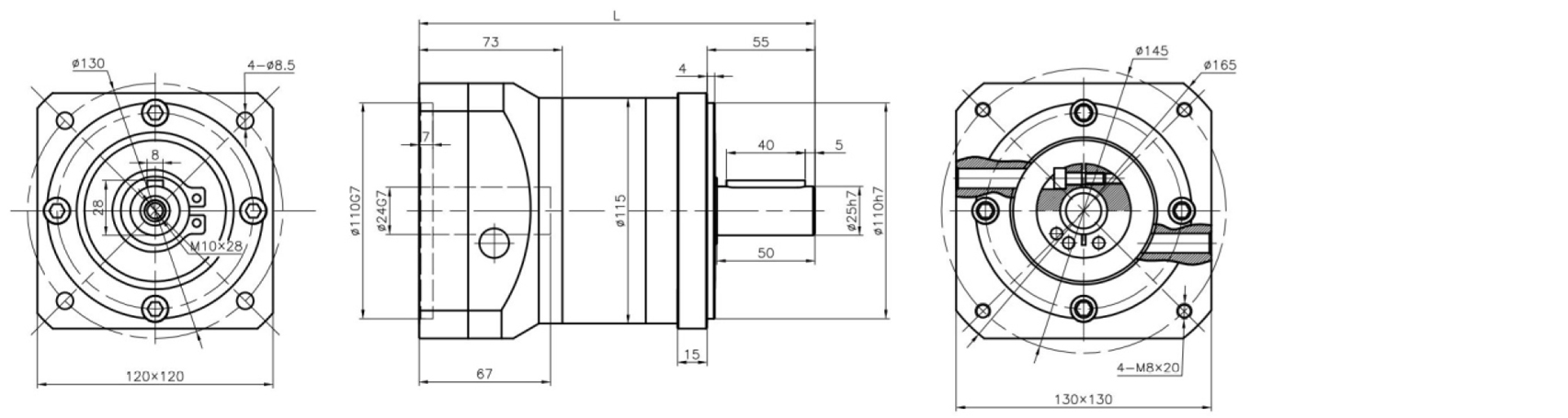

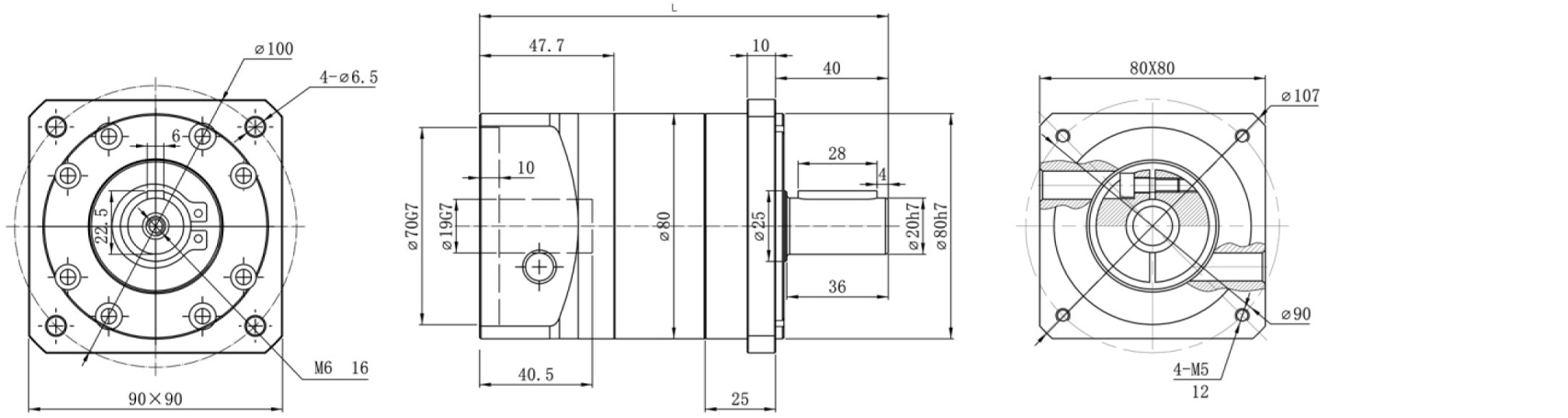

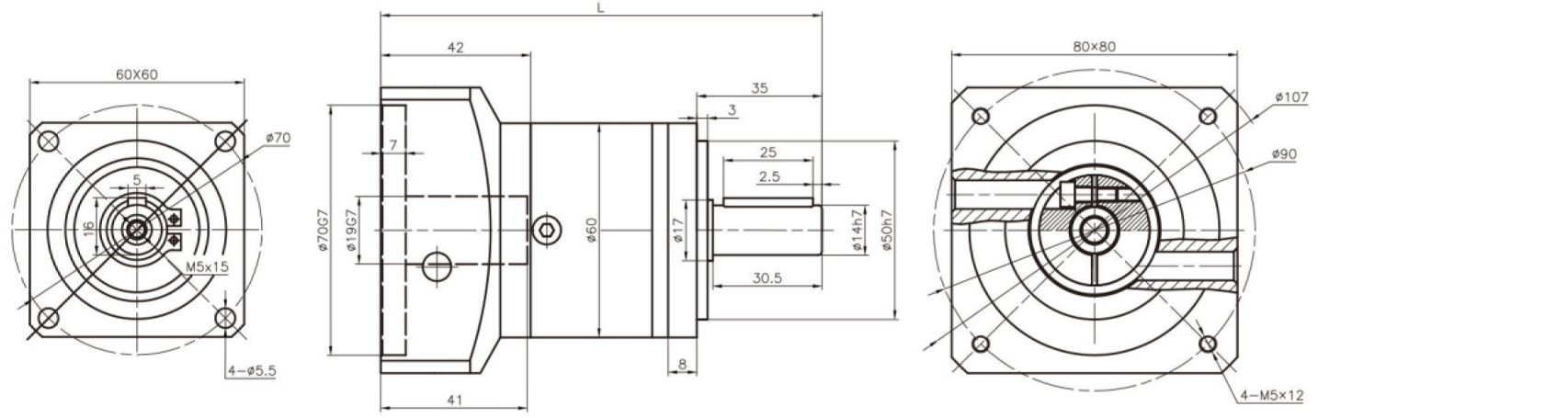

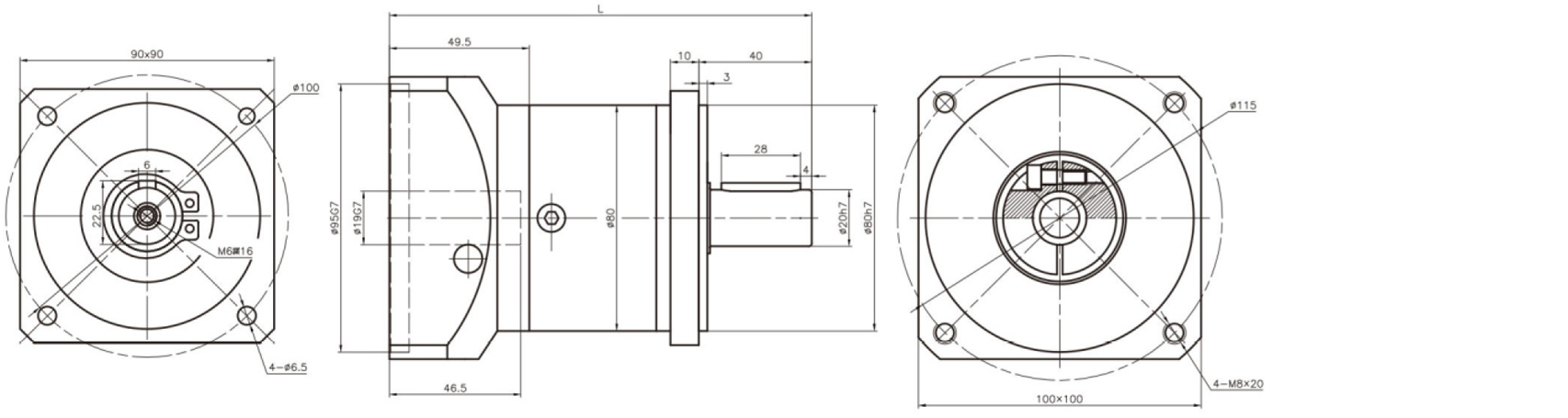

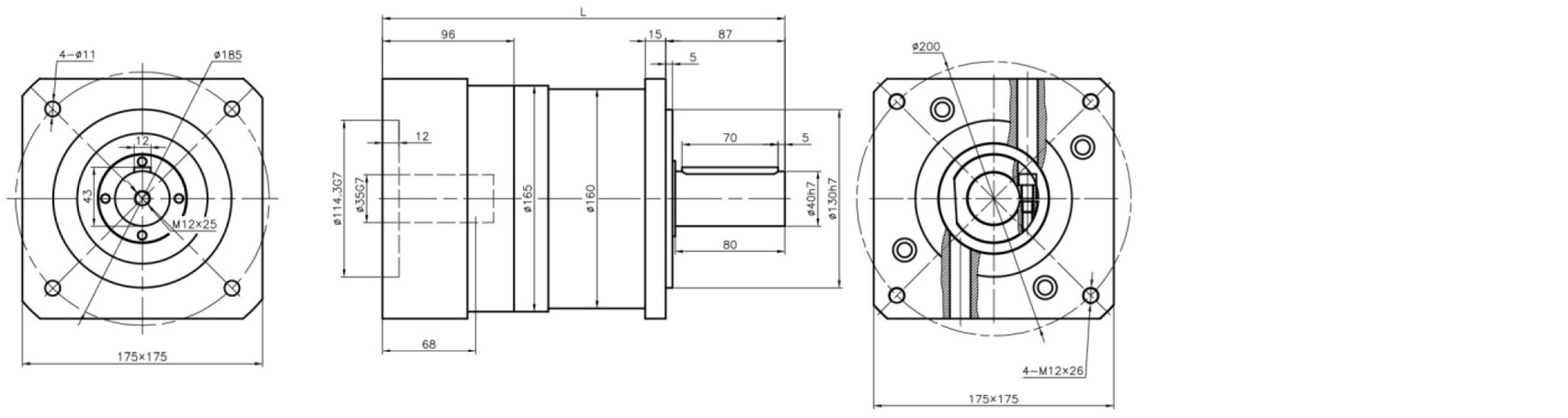

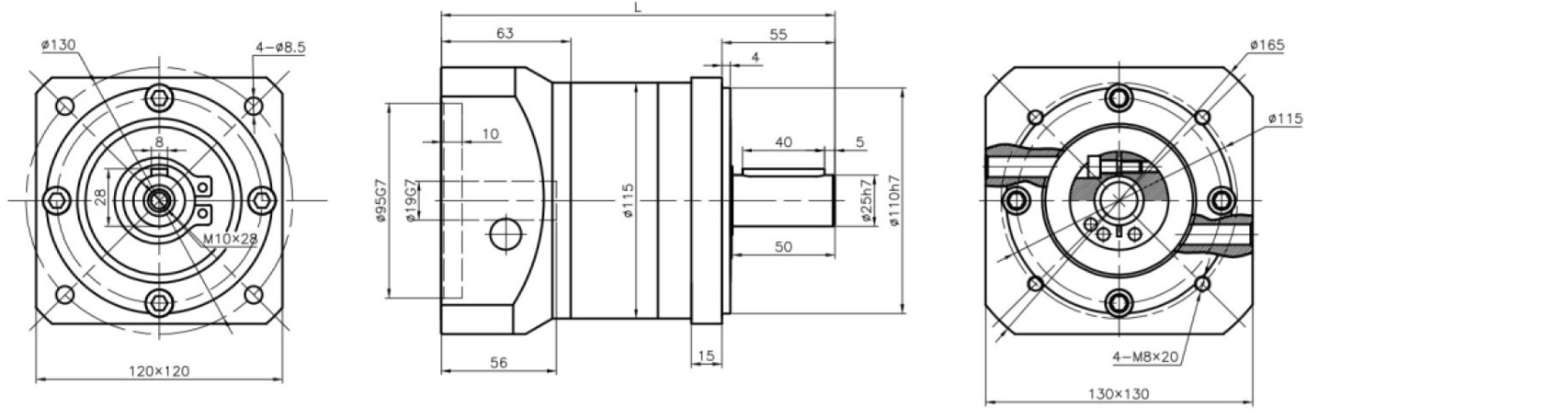

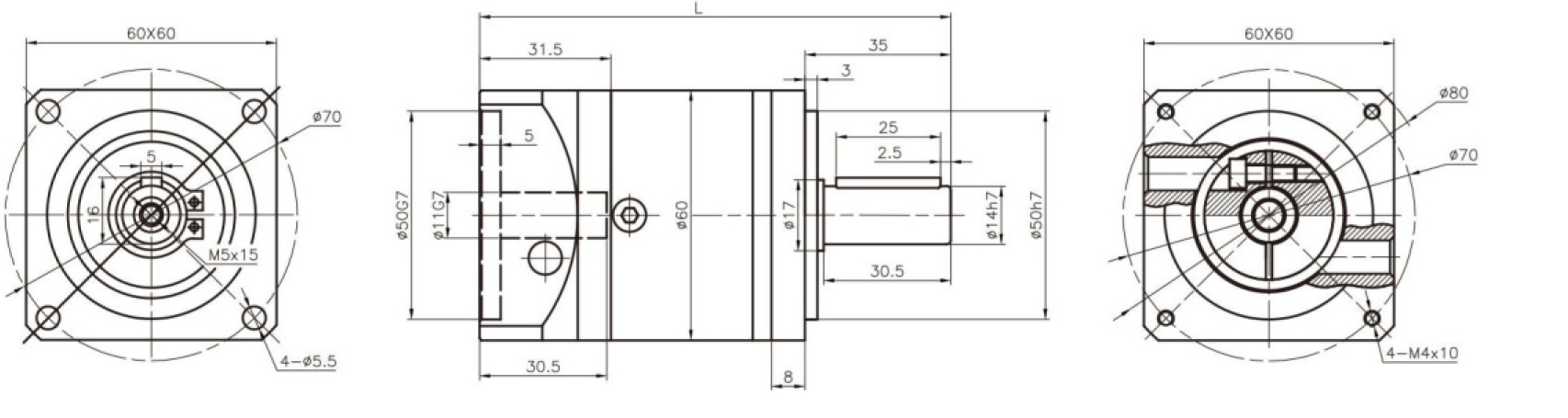

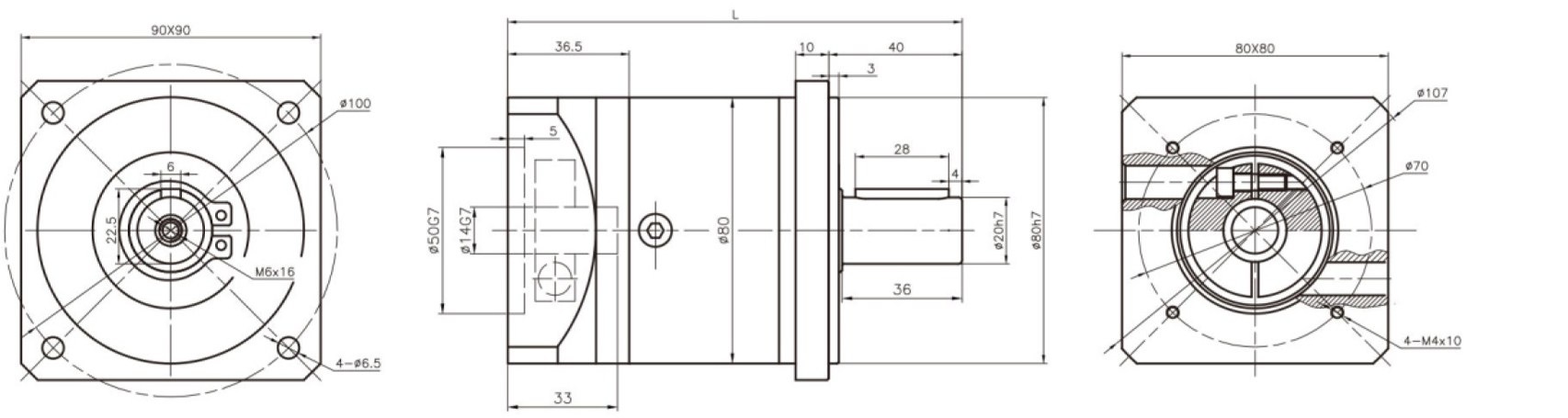

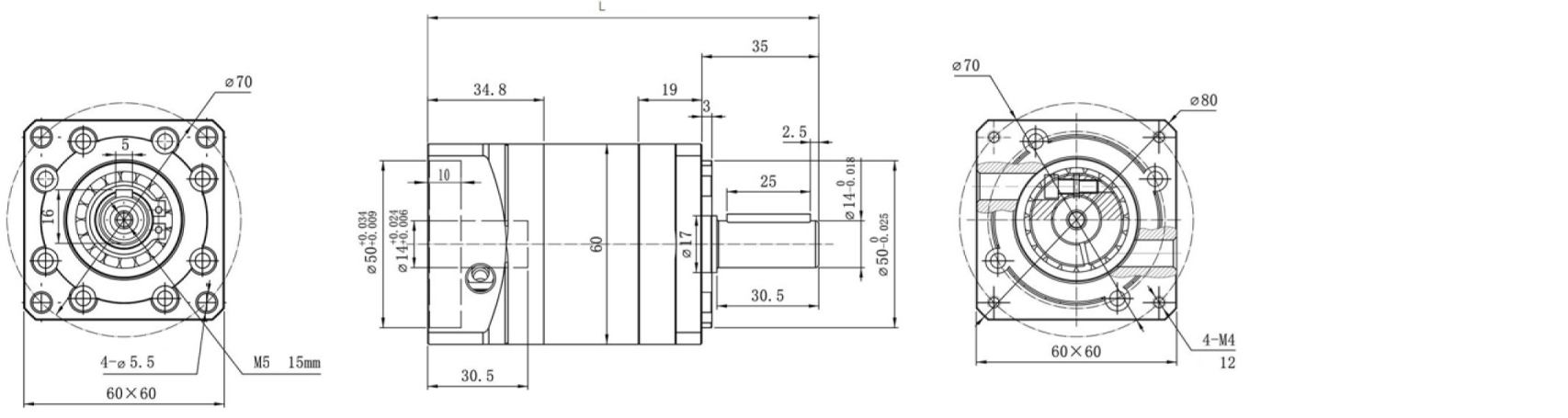

| Total comprimento | 1 estágio | 2 estágios | 3 estágios |
| L | 117.1 | 135.1 | 138.5 |
| Total comprimento | 1 estágio | 2 estágios | 3 estágios |
| L | 117.1 | 135.1 | 138.5 |
| Total comprimento | 1 estágio | 2 estágios |
| L | 123.5 | 136.5 |
| Total comprimento | 1 estágio | 2 estágios | 3 estágios |
| L | 136.5 | 154.5 | 172 |
| Total comprimento | 1 estágio | 2 estágios | 3 estágios |
| L | 145 | 166.5 | 179 |
| Total comprimento | 1 estágio | 2 estágios |
| L | 163.5 | 181.5 |

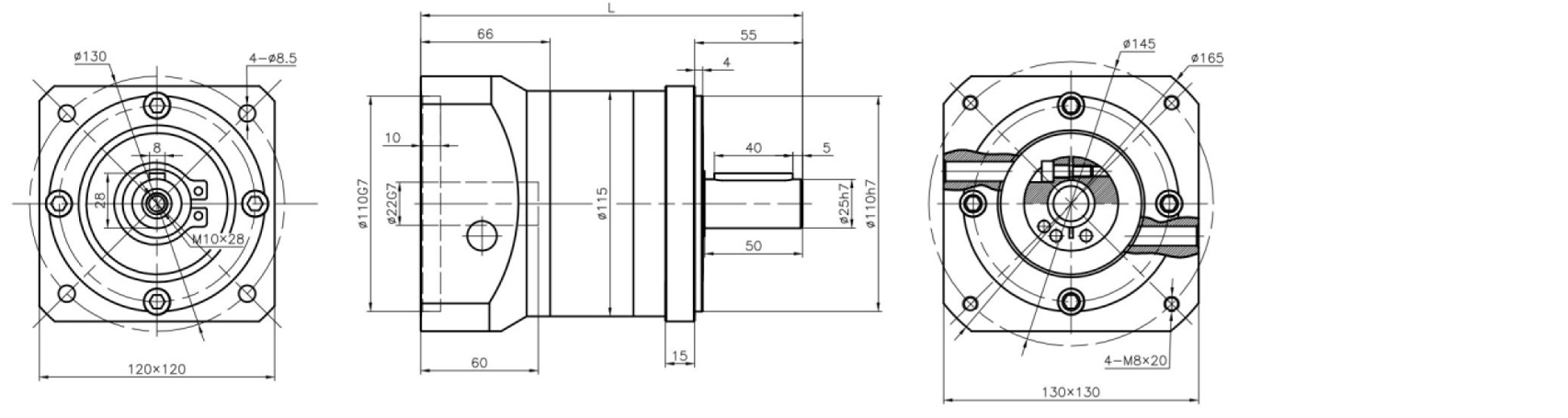

| Total comprimento | 1 estágio | 2 estágios | 3 estágios |
| L | 191.7 | 223.7 | 243 |
| Total comprimento | 1 estágio | 2 estágios | 3 estágios |
| L | 194.7 | 227.7 | 247 |
| Total Lengt h | 1 estágio | 2 estágios |
| L | 201.7 | 235.2 |

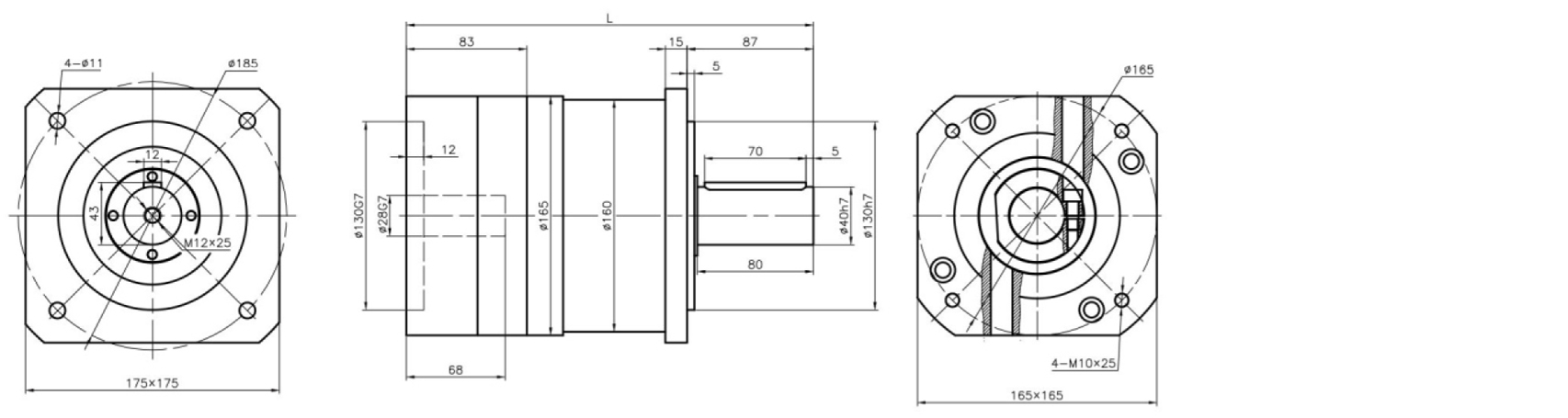

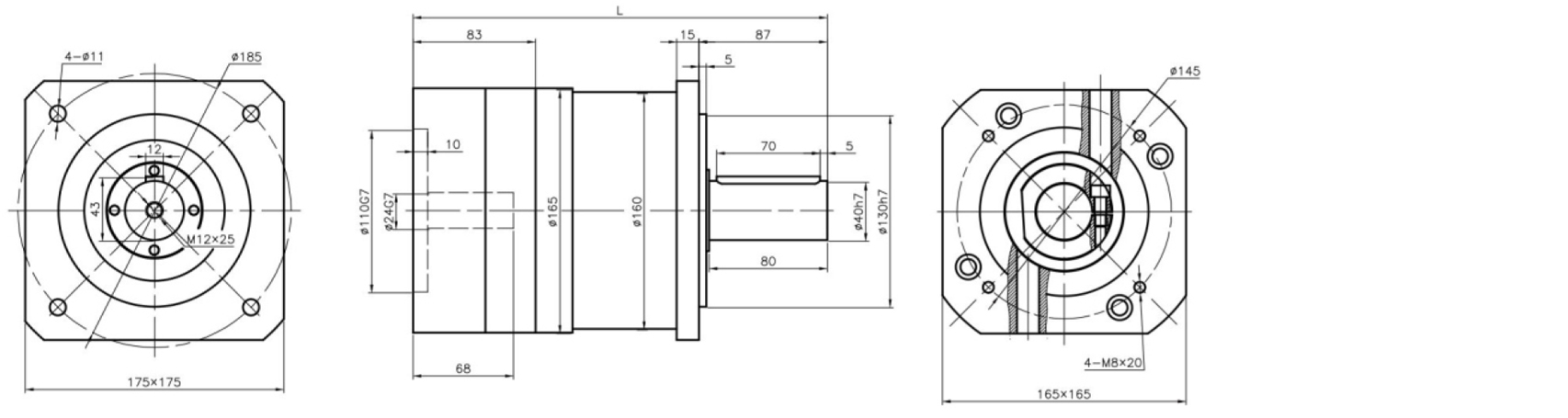

| Total comprimento | 1 estágio | 2 estágios | 3 estágios |
| L | 280.5 | 321.5 | 363 |
| Total comprimento | 1 estágio | 2 estágios | 2 estágios |
| L | 280.5 | 321.5 | 363 |
| Total comprimento | 1 estágio | 2 estágios |
| L | 293.5 | 334.5 |
As caixas de câmbio da série SPE, a faixa de tamanho do flange com modelos 40, 60, 80, ...
A série SPF é com flanges de saída quadrada, acomodando dimensões de 40 mm a 160 mm. Es...

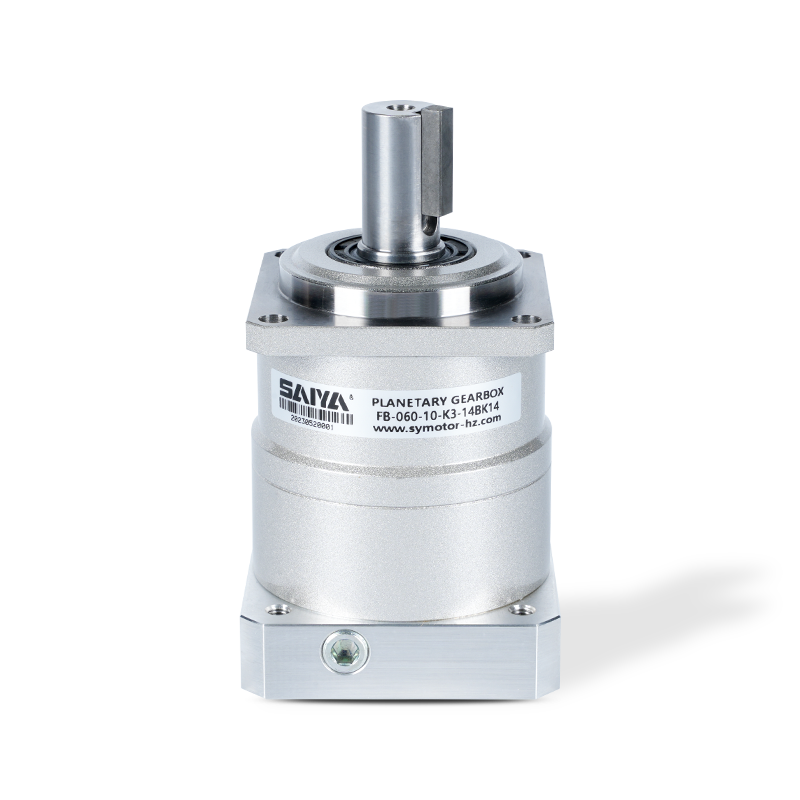

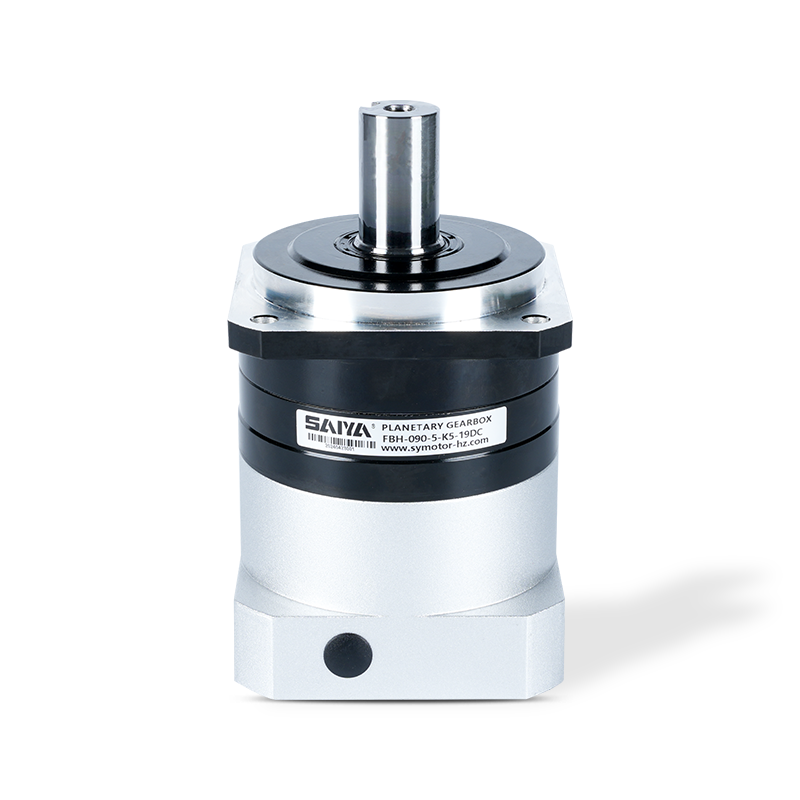

A série FB de caixas de câmbio, conhecida por sua precisão e confiabilidade, oferece um...

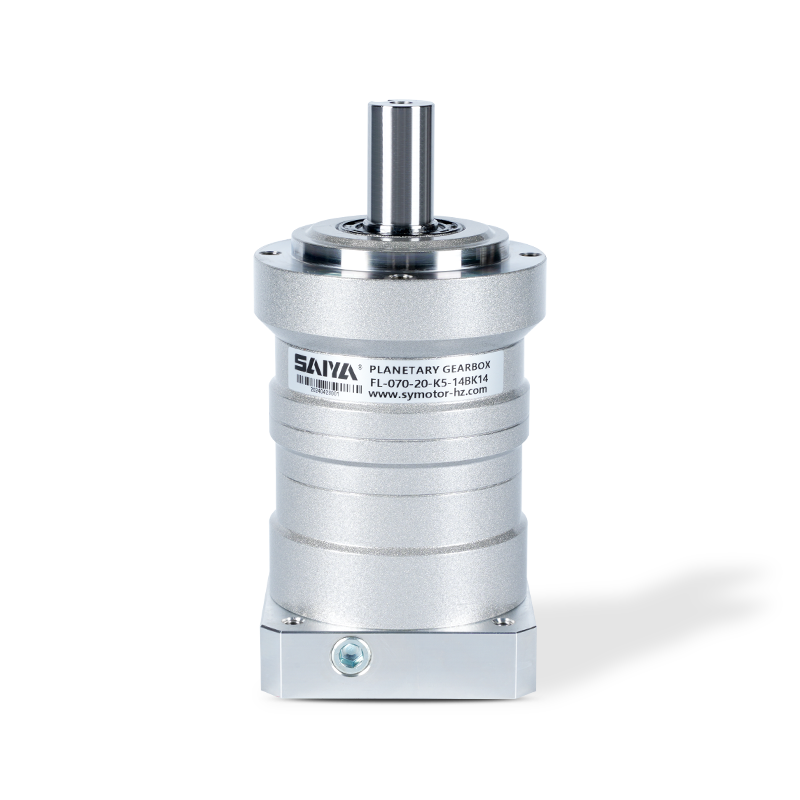

As caixas de engrenagens da série FL oferecem soluções versáteis para uma ampla gama de...
