Motores de engrenagem sem escova de baixa tensão

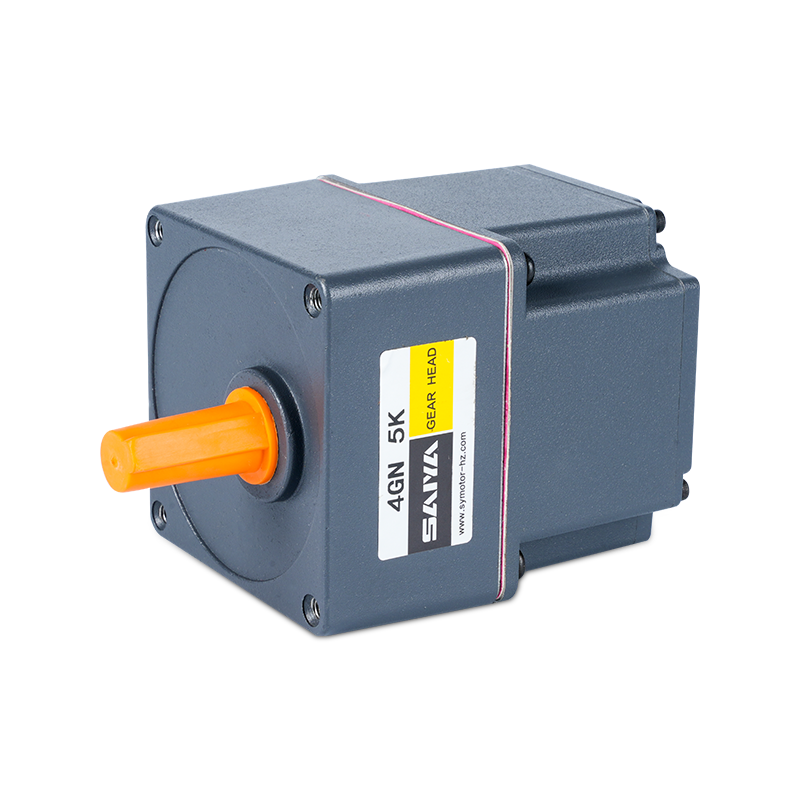

Motor de engrenagem sem escova de 48V

Tamanho da tensão: 48V ， 60mmx60mm-104mmx104mm

Poder nominal: 25-400W

Velocidade nominal: 3000rpm

Corrente classificada: 1.0-10.5a

Torque: 0,2-1,27n.m

Nenhum artigo anterior | PRÓXIMO

+ Fale Connosco + Download do Catálogo Vídeo do Produto

APLICAÇÃO ÁREA

nan

Classificação de logística
Robôs automatizados
corte a laser
Portão de controle de acesso
Central de energia fotovoltaica
Dispositivos médicos
AGV

Somos uma empresa de alta tecnologia dedicada à produção e vendas de motores de redução de engrenagens CA, pequenos motores de redução, redutores planetários servoespecíficos, motores CC sem escovas e sem escovas e outros produtos.

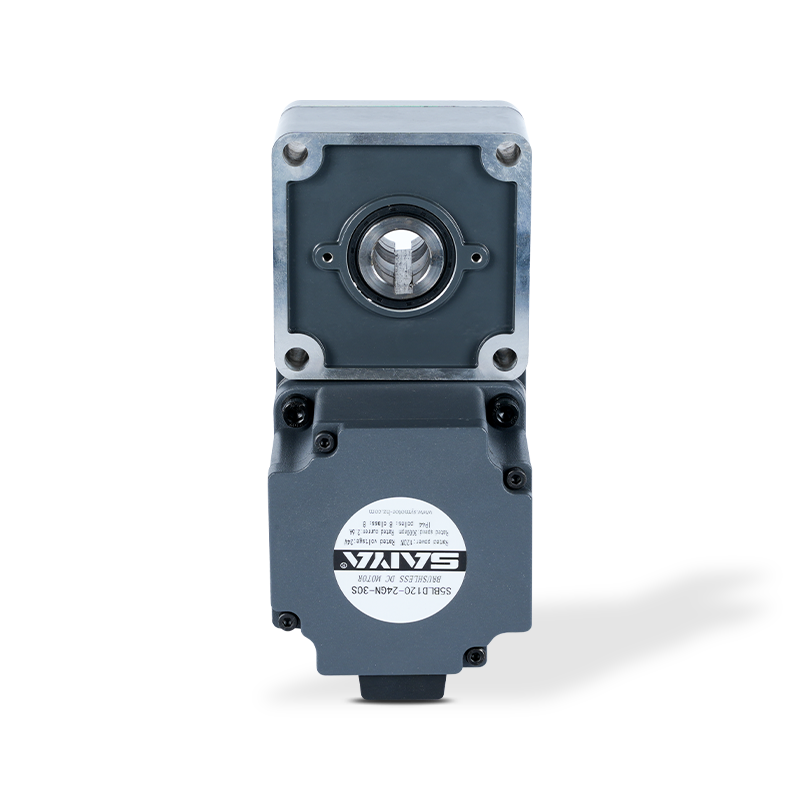

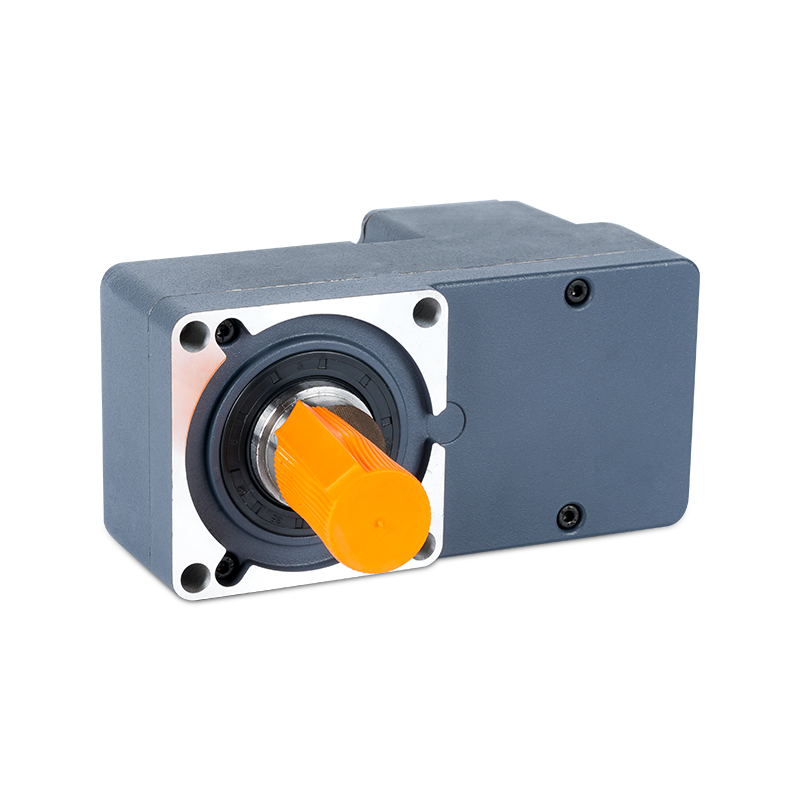

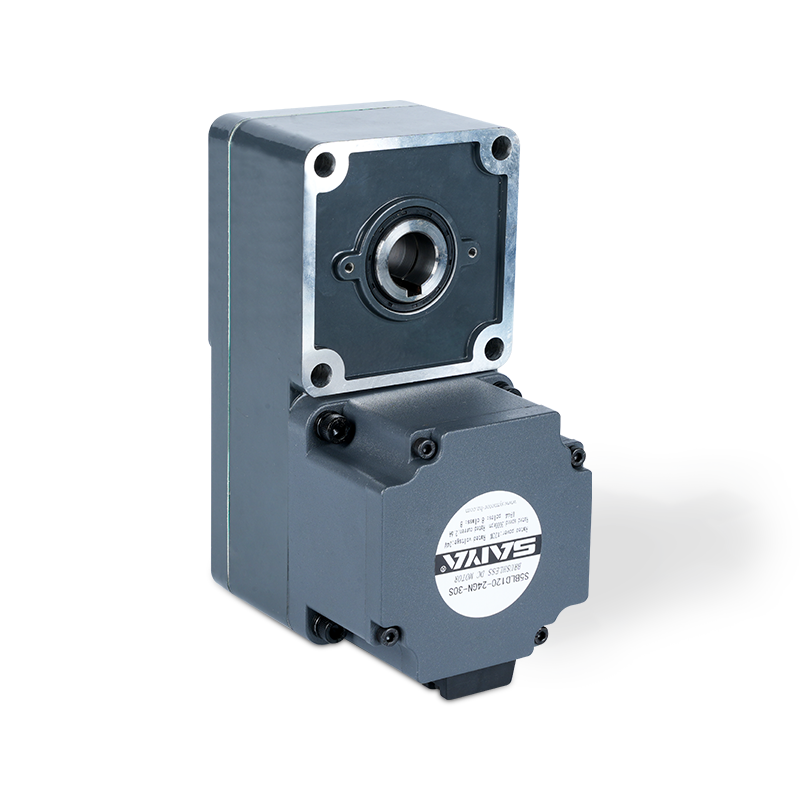

O motor de engrenagem sem escova de 48V é um motor versátil e eficiente, projetado para uma variedade de aplicações. Com dimensões que variam de 60 mm x 60mm a 104 mm x 104 mm, esse motor pode caber em vários tamanhos de equipamento. Possui uma potência nominal entre 25W e 400W, tornando-o adequado para tarefas leves e pesadas. O motor opera a uma velocidade nominal consistente de 3000 rpm, garantindo um desempenho suave e confiável. Possui uma corrente nominal de 1,0 a 10.5a, o que indica sua eficiência e recursos de economia de energia.

Uma das principais especificações deste motor é o seu torque, classificado em 0,2-1,27 N.M, que fornece força adequada para a condução de sistemas mecânicos. O design sem escova aumenta a durabilidade e reduz as necessidades de manutenção, pois não há pincéis que se desgasçam com o tempo. Isso também contribui para a operação mais silenciosa e maior eficiência em comparação com os motores escovados.

O motor de engrenagem sem escova de 24V é ideal para uso em sistemas de automação, robótica, veículos elétricos e outras aplicações industriais, onde são essenciais controle preciso e confiabilidade a longo prazo. Seu tamanho compacto, combinado com características robustas de desempenho, torna uma escolha preferida para engenheiros e designers que buscam soluções de motor de alta qualidade.

Parâmetros do motor de baixa tensão

Modelo	Tensão V	Corrente sem carga UM	Velocidade sem carga RPM	Poder nominal C	Corrente classificada UM	Velocidade nominal RPM	Torque nominal N.M	Proteção de notas IP
S2BLD25-48 □	48	0.30	3400	25	1.0	3000	0.08	20
S5BLD60-48 □	48	0.30	3400	60	1.8	3000	0.19	20
S5BLD120-48 □	48	0.45	3600	120	3.5	3000	0.38	20
S6BLD400-48GU	48	1.50	3800	400	10.5	3000	1.27	20

Tipo

Motor de baixa tensão

Tipo	Modelo
	Eixo do pinhão	Eixo redondo
Tipo de fio de chumbo	S2BLD25-48GN	S2BLD25-48A
	S4BLD60-48GN	S4BLD60-48A
	S5BLD120-48GU	S5BLD120-48A
	S6BLD400-48GU	S6BLD400-48A

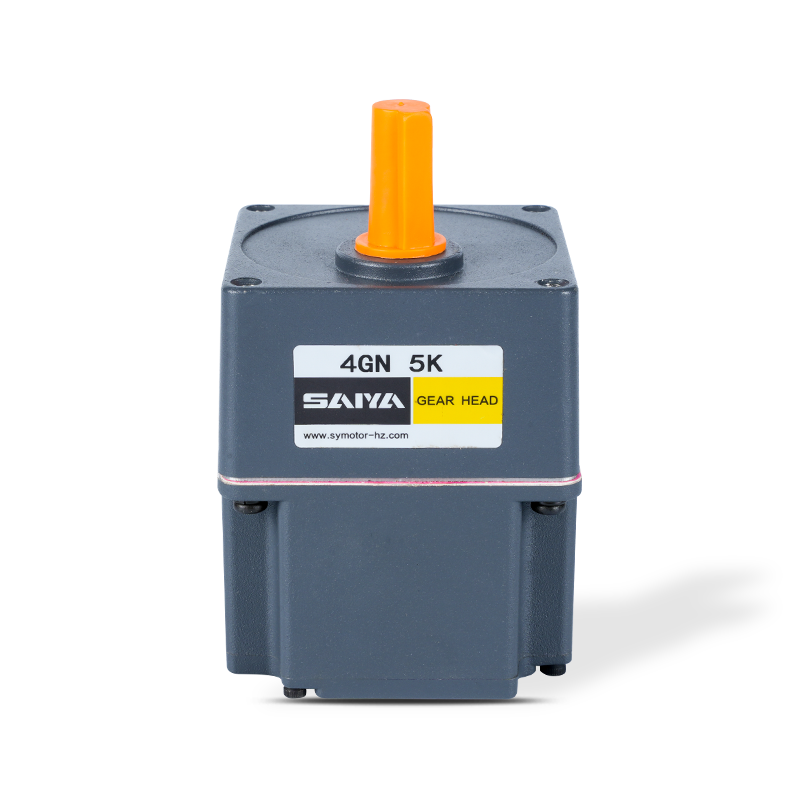

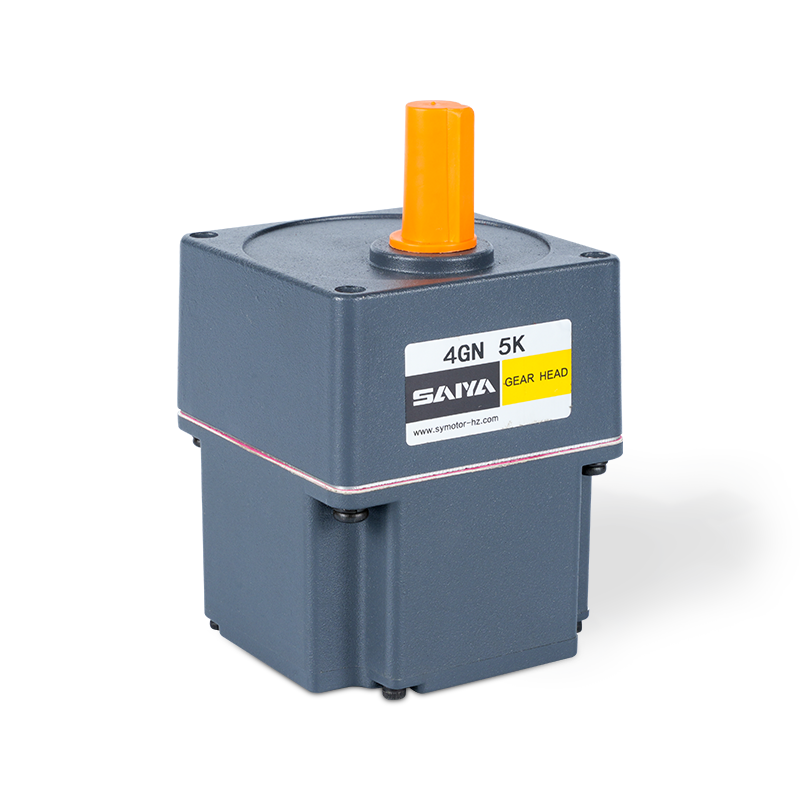

Dão do eixo paralelo (vendido separadamente)

Tipo de redação	Modelo de redação	Razão da transmissão

Vida longa ● Baixo ruído	2gn □ k 4gn □ k 5GU □ KB 6GU □ KB	3、3.6、5、6、7.5、9 、 12.5、15、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (Decimal Daread)

Digite a relação de transmissão na caixa dentro do nome do modelo.

Tabela de torque de motor de engrenagem

Dicos e caixa médio podem ser vendidos separadamente.

Digite a relação de transmissão na caixa () dentro do nome do modelo.

O fundo colorido □ indica a mesma direção rotativa do motor, enquanto a direção rotativa de outros é oposta.

A velocidade é calculada dividindo a velocidade síncrona do motor pela relação de transmissão. A velocidade real é de 2% ~ 20% menor que o valor exibido, dependendo do tamanho da carga.

Para reduzir a velocidade além da relação de transmissão na tabela, conecte uma nevidez decimal (relação de transmissão: 10) entre a haste e o motor. Nesse caso, o torque permitido é 3n · m.

60 UNIDADE DE TORQUE DE SERBAIÇÃO DA SERIAÇÃO: UPSIDE (N.M)/ BELOWSIDE (KGF.CM)

Razão da transmissão	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Velocidade do eixo de saída	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Torque de subsídio	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

80 UNIDADE DE TORQUE DE SERBAIÇÃO DA SERVIDA: UPSDERD (N.M)/ Belowside (KGF.CM)

Razão da transmissão	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Velocidade do eixo de saída	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Torque de subsídio	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

90 UNIDADE DE TORQUE DE SERBAIÇÃO DA SERIA: UPSide (N.M)/ Belowside (KGF.CM)

Razão da transmissão	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Velocidade do eixo de saída	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Torque de subsídio	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 UNIDADE DE TORQUE DE SERBAIÇÃO DA SERIA: UPSDED (N.M)/ Belowside (KGF.CM)

Razão da transmissão	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Velocidade do eixo de saída	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Torque de subsídio	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

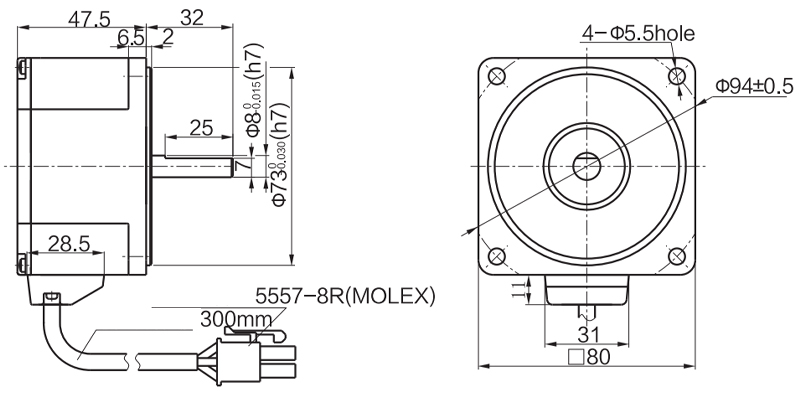

60 Dimensões da série (unidade mm)

Os parafusos de montagem estão incluídos com o redemoinho.

Tipo de fiação de chumbo

Peso: Motor: 0,5 kg / nevidez: 0,48kg

Modelo do motor

Modelo de redação

Razão da transmissão

Dimensão

Z2BLD25- □ GN

2gn □ k

3 ~ 18

25 ~ 200

Digite a relação de transmissão na caixa (□) dentro do nome do modelo

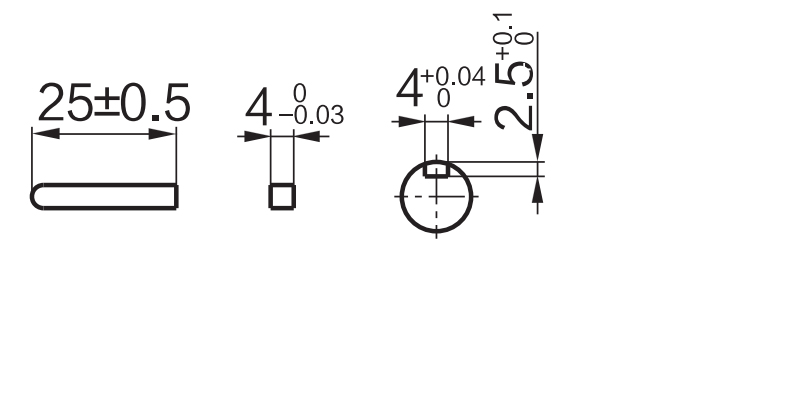

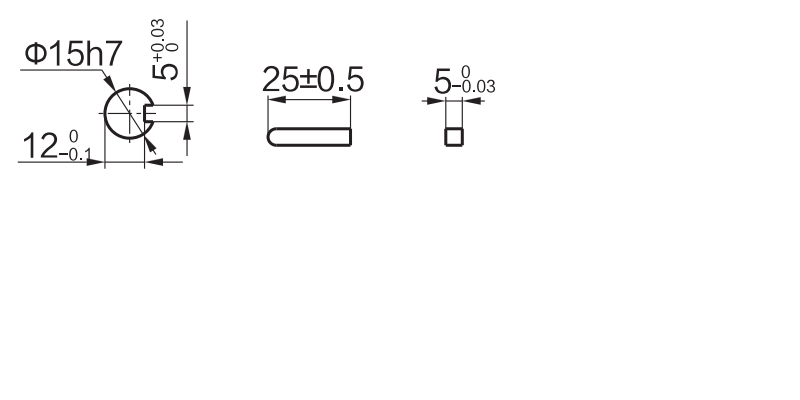

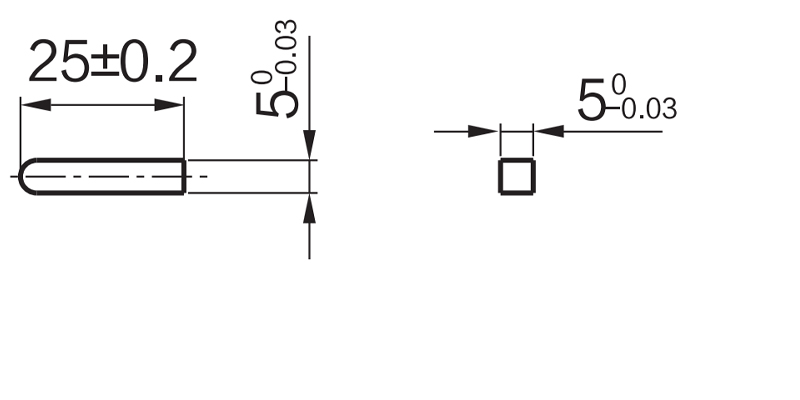

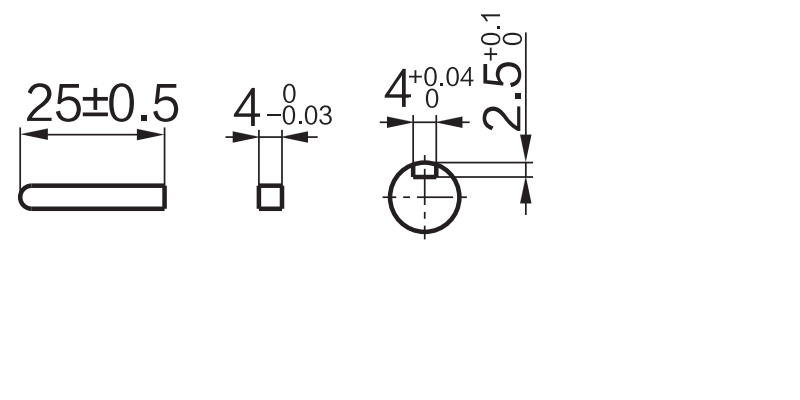

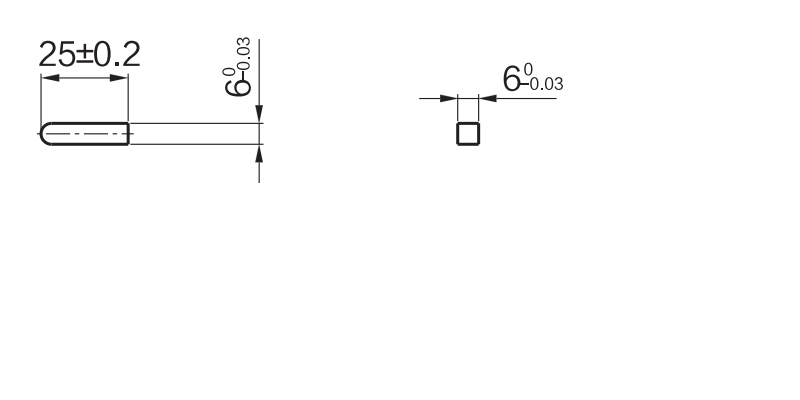

Seção do eixo do tipo de eixo redondo

Excluindo o peso e a forma do motor da seção do eixo são os mesmos do tipo de eixo do pinhão.

Rotão decimal

Pode ser conectado ao tipo de eixo de pinhão GN. 2gn10xk / peso: 0,2 kg

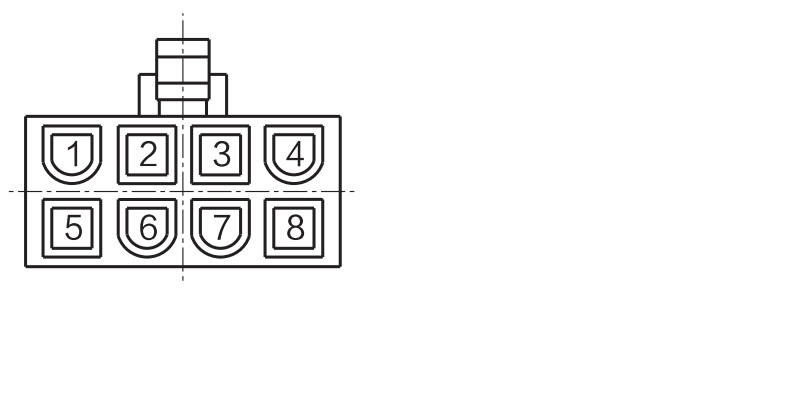

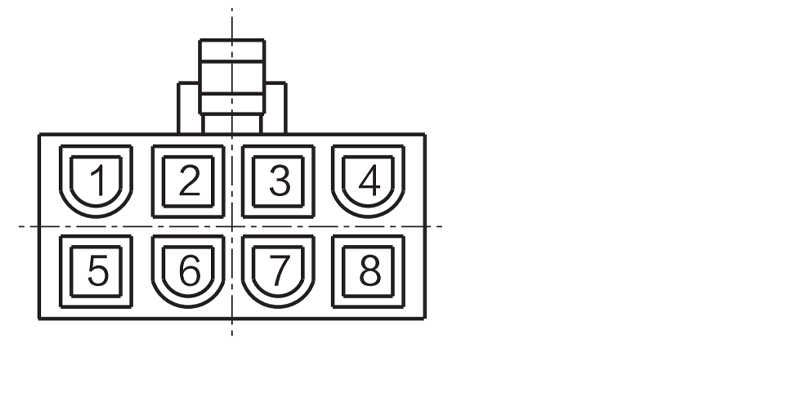

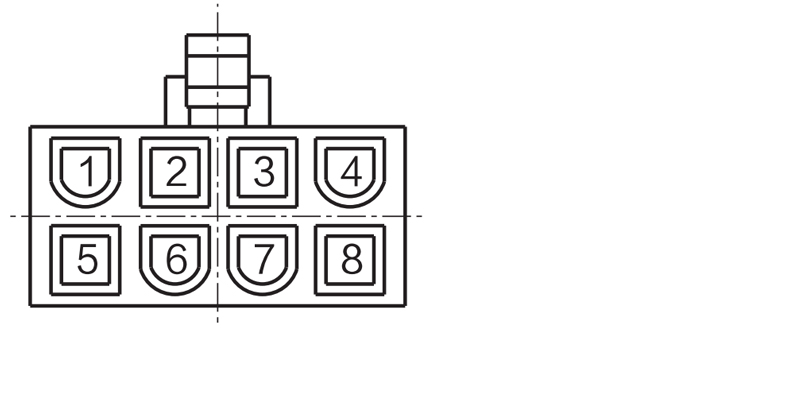

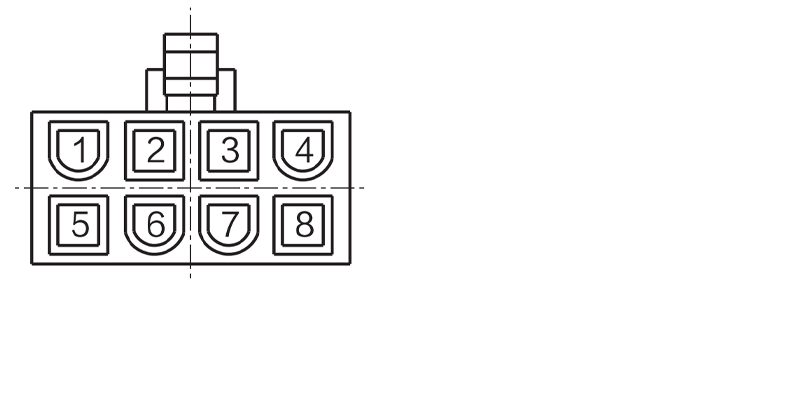

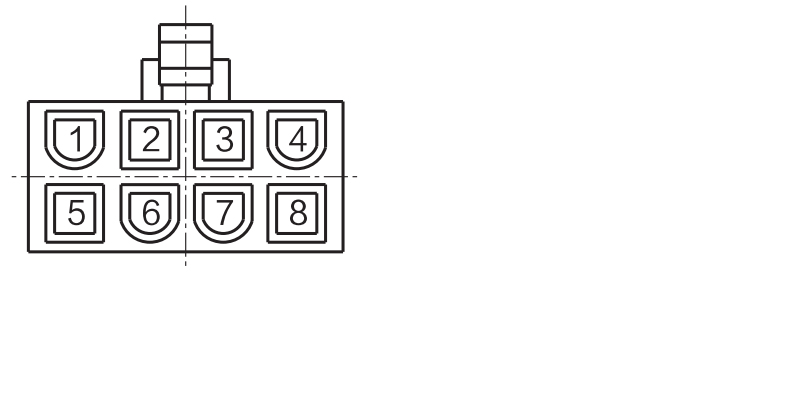

Explicação de sinal correspondente do orifício do plugue do CRIE

Orifício do plugue	1	2	3	4
Sinal	U	W	Hz	Hu
Orifício do plugue	5	6	7	8
Sinal	V	Gnd	Hw	VCC

60 pressão L Reduture
