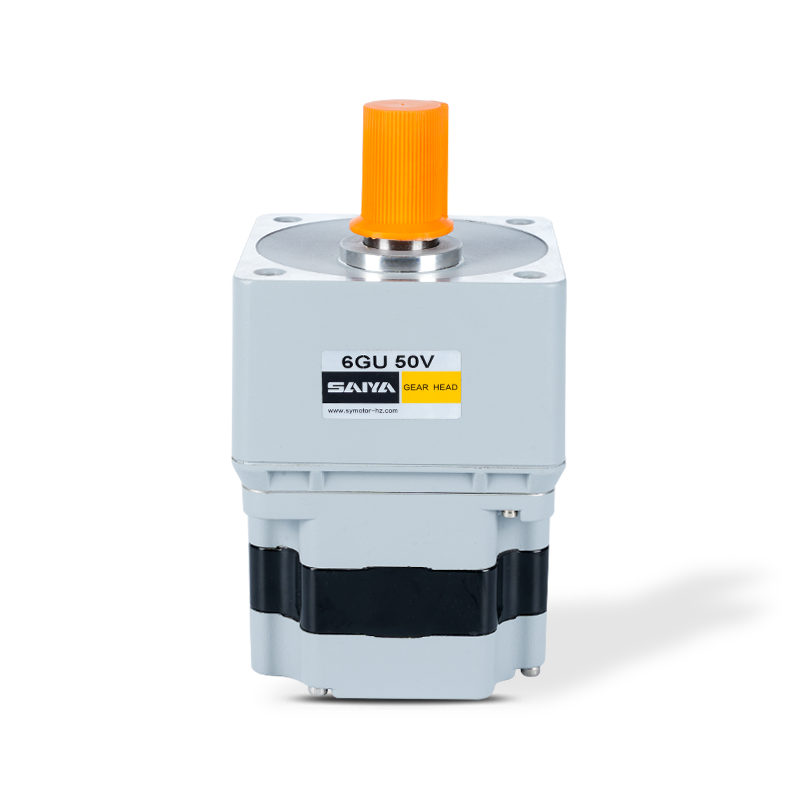

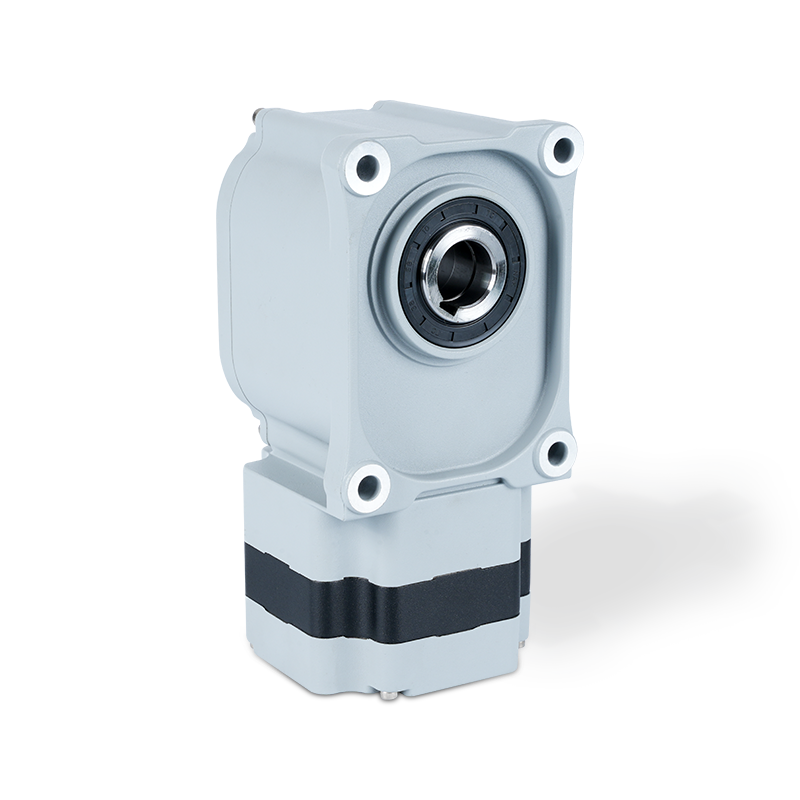

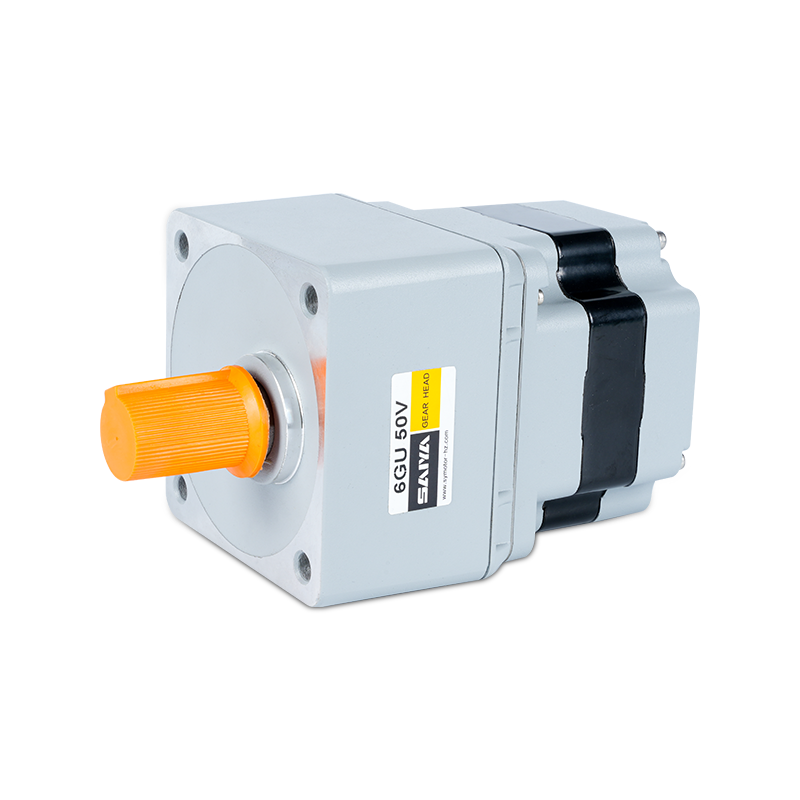

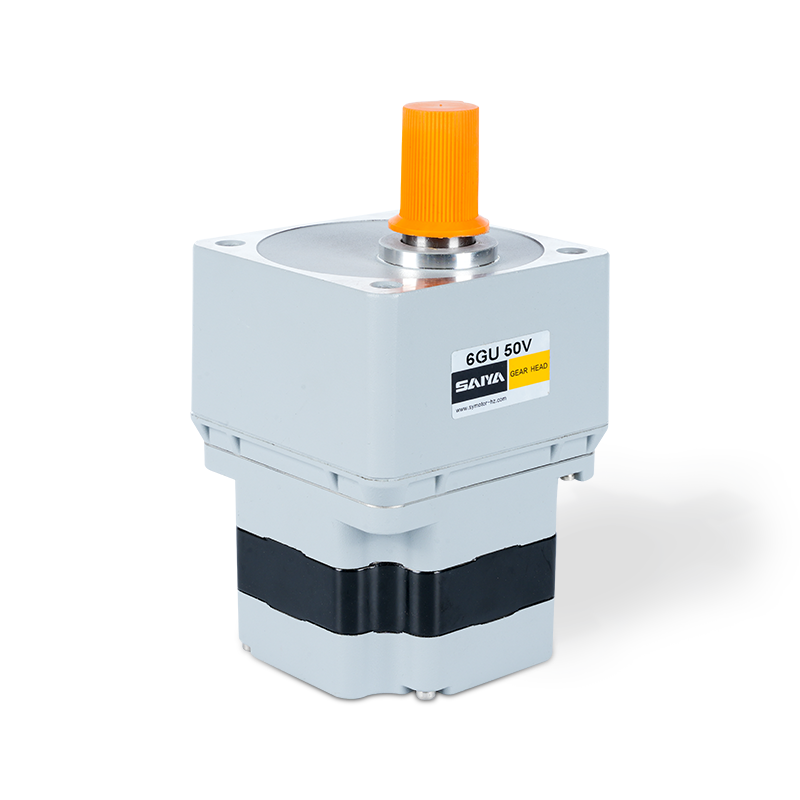

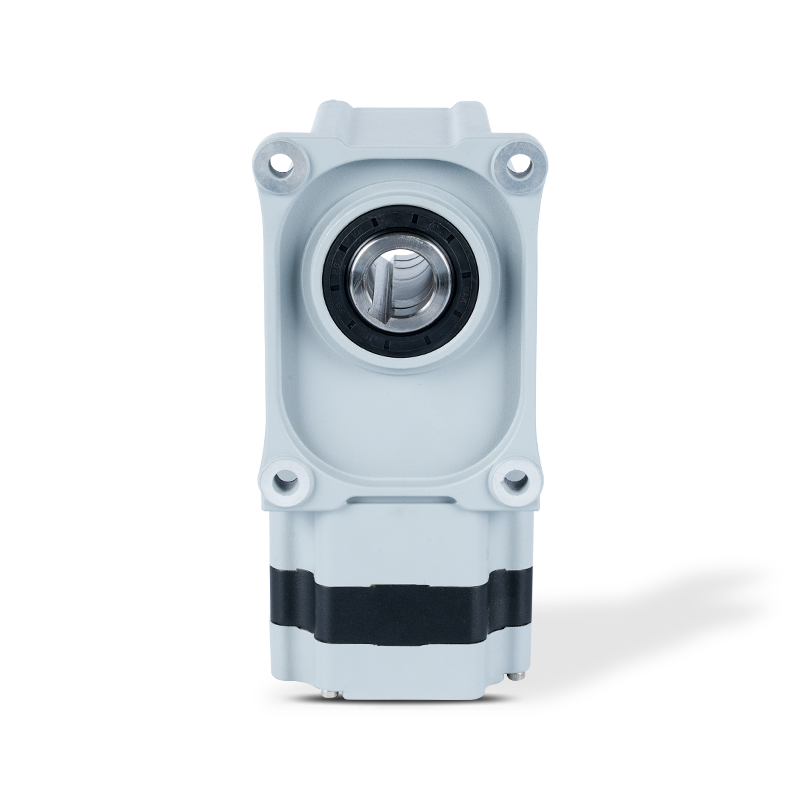

Motores de engrenagem sem escova de alta tensão

Motor de engrenagem sem escova 220V-230V

Tamanho da tensão: 220-230V ， 60mmx60mm-104mmx104mm

Poder nominal: 10-400W

Velocidade nominal: 3000rpm

Corrente nominal: 0,3-7.1a

Torque: 0,036-1.5n.m

Nenhum artigo anterior | PRÓXIMO

+ Fale Connosco + Download do Catálogo Vídeo do Produto

APLICAÇÃO ÁREA

nan

Classificação de logística
Robôs automatizados
corte a laser
Portão de controle de acesso
Central de energia fotovoltaica
Dispositivos médicos
AGV

Somos uma empresa de alta tecnologia dedicada à produção e vendas de motores de redução de engrenagens CA, pequenos motores de redução, redutores planetários servoespecíficos, motores CC sem escovas e sem escovas e outros produtos.

O motor de engrenagem sem escova 220V-230VAC é uma solução robusta e eficiente projetada para várias aplicações que exigem controle de movimento preciso e confiável. Este motor opera dentro de uma faixa de tensão de 220V a 230V, tornando -o adequado para fontes de alimentação padrão. Suas dimensões compactas, variando de 60 mm x 60mm a 104 mm x 104 mm, permitem fácil integração em ambientes com restrição de espaço.

Com uma potência nominal entre 10W e 400W, este motor fornece recursos de desempenho versáteis. É projetado para obter uma velocidade nominal de 3000 rpm, garantindo uma operação rápida e consistente. A corrente de corrente do motor varia de 0,3A a 7.1a, indicando seu consumo de energia eficiente em relação à sua saída.

A saída de torque deste motor de engrenagem sem escova varia de 0,036n.m a 1.5n.m, que atende a diferentes requisitos de torque em várias aplicações. Essa gama de torque o torna ideal para tarefas que precisam de movimentos suaves e mais fortes.

O motor de engrenagem sem escova 220V-230VAC combina alta eficiência, tamanho compacto e desempenho confiável, tornando-o uma excelente opção para automação industrial, robótica e outros campos acionados por precisão. Sua capacidade de fornecer torque e velocidade consistentes, mantendo o baixo consumo de energia, garante a funcionalidade ideal e a eficiência energética.

Parâmetros do motor de alta tensão

Modelo	Tensão V	Freqüência Hz	Poder nominal C	Corrente classificada UM	Velocidade nominal RPM	Torque nominal N.M	Proteção de notas IP
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S5BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S5BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S5BLD60-220GN	220-230	50/60	60	0.70	2500	0.23	44
S5BLD60-220GN	100-120	50/60	60	1.40	2500	0.23	44
S5BLD90-220GN	220-230	50/60	90	0.96	2500	0.34	44
S5BLD90-220GN	100-120	50/60	90	1.90	2500	0.34	44
S5BLD120-220GN	220-230	50/60	120	1.40	2500	0.46	44
S5BLD120-220GN	100-120	50/60	120	2.80	2500	0.46	44
S6BLD400-220GU	220-230	50/60	400	3.50	2500	1.50	44
S6BLD400-220GU	100-120	50/60	400	7.10	2500	1.50	44

Tensão, potência e velocidade do motor serão personalizados de acordo com sua solicitação nas circunstâncias permitidas da dimensão adotável.

Tipo

Motor de alta tensão

Tipo	Modelo
Tipo	Eixo do pinhão	Eixo redondo
Tipo de fio de chumbo	S2BLD10-220GN	S2BLD10-220A
	S2BLD15-220GN	S2BLD15-220A
	S2BLD25-220GN	S2BLD25-220A
	S4BLD25-220GN	S4BLD25-220A
	S4BLD40-220GN	S4BLD40-220A
	S4BLD60-220GN	S4BLD60-220A
	S5BLD40-220GU	S5BLD40-220A
	S5BLD60-220GU	S5BLD60-220A
	S5BLD60-220GU	S5BLD90-220A
	S5BLD120-220GU	S5BLD120-220A
	S6BLD400-110GU	S6BLD400-110A
	S6BLD400-220GU	S6BLD400-220A

Dão do eixo paralelo (vendido separadamente)

Tipo de redação	Modelo de redação	Razão da transmissão

Vida longa ● Baixo ruído	2gn □ k 4gn □ k 5GU □ KB 6GU □ KB	3、3.6、5、6、7.5、9 、 12.5、15、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (Decimal Daread)

Digite a relação de transmissão na caixa dentro do nome do modelo.

Tabela de torque de motor de engrenagem

Dicos e caixa médio podem ser vendidos separadamente.

Digite a relação de transmissão na caixa () dentro do nome do modelo.

O fundo colorido □ indica a mesma direção rotativa do motor, enquanto a direção rotativa de outros é oposta.

A velocidade é calculada dividindo a velocidade síncrona do motor pela relação de transmissão. A velocidade real é de 2% ~ 20% menor que o valor exibido, dependendo do tamanho da carga.

Para reduzir a velocidade além da relação de transmissão na tabela, conecte uma nevidez decimal (relação de transmissão: 10) entre a haste e o motor. Nesse caso, o torque permitido é 3n · m.

60 UNIDADE DE TORQUE DE SERBAIÇÃO DA SERIAÇÃO: UPSIDE (N.M)/ BELOWSIDE (KGF.CM)

Razão da transmissão	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Velocidade do eixo de saída	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Torque de subsídio	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

80 UNIDADE DE TORQUE DE SERBAIÇÃO DA SERVIDA: UPSDERD (N.M)/ Belowside (KGF.CM)

Razão da transmissão	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Velocidade do eixo de saída	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Torque de subsídio	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

90 UNIDADE DE TORQUE DE SERBAIÇÃO DA SERIA: UPSide (N.M)/ Belowside (KGF.CM)

Razão da transmissão	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Velocidade do eixo de saída	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Torque de subsídio	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 UNIDADE DE TORQUE DE SERBAIÇÃO DA SERIA: UPSDED (N.M)/ Belowside (KGF.CM)

Razão da transmissão	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Velocidade do eixo de saída	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Torque de subsídio	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

60 Dimensões da série (unidade mm)

Os parafusos de montagem estão incluídos com o redemoinho.

Tipo de fiação de chumbo

Peso: Motor: 0,5 kg / nevidez: 0,48kg

Modelo do motor

Modelo de redação

Razão da transmissão

Dimensão

Z2BLD25- □ GN

2gn □ k

3 ~ 18

25 ~ 200

Digite a relação de transmissão na caixa (□) dentro do nome do modelo

Seção do eixo do tipo de eixo redondo

Excluindo o peso e a forma do motor da seção do eixo são os mesmos do tipo de eixo do pinhão.

Rotão decimal

Pode ser conectado ao tipo de eixo de pinhão GN. 2gn10xk / peso: 0,2 kg

Explicação de sinal correspondente do orifício do plugue do CRIE

Orifício do plugue	1	2	3	4
Sinal	U	W	Hz	Hu
Orifício do plugue	5	6	7	8
Sinal	V	Gnd	Hw	VCC

60 pressão L Reduture
