Motores de engrenagem DC escovados

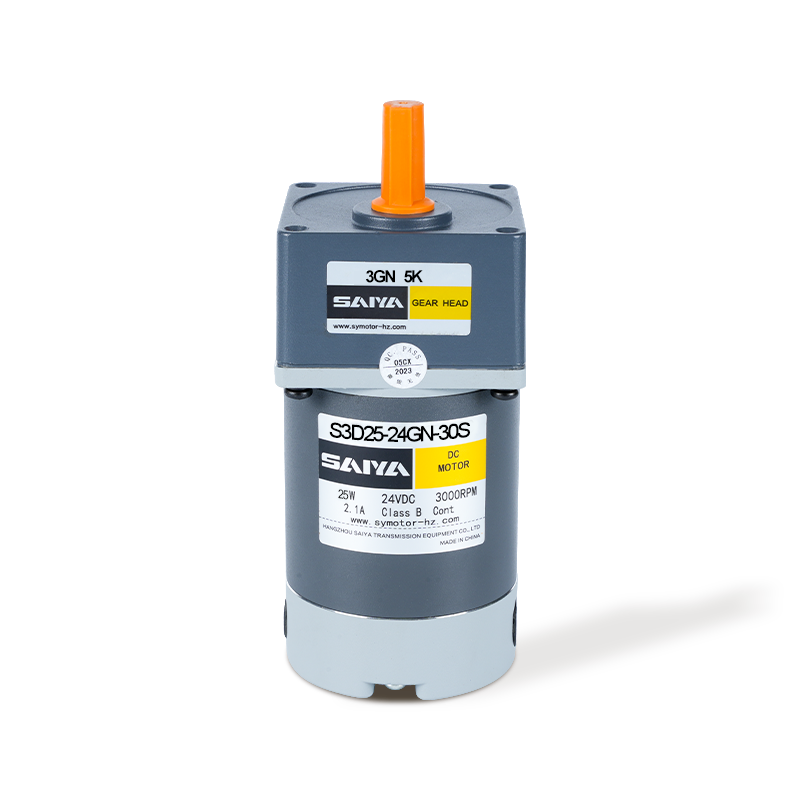

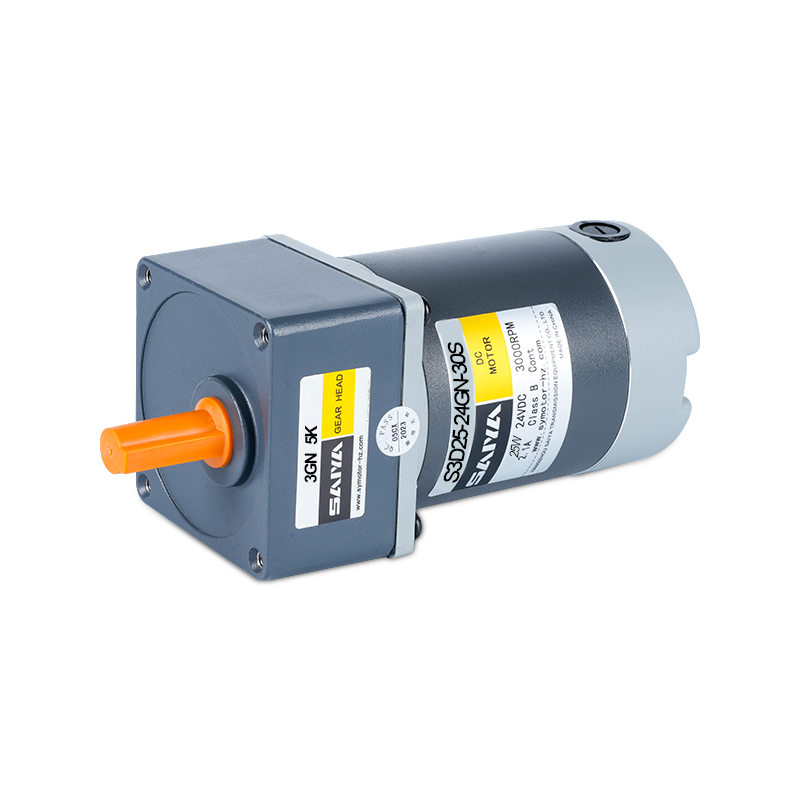

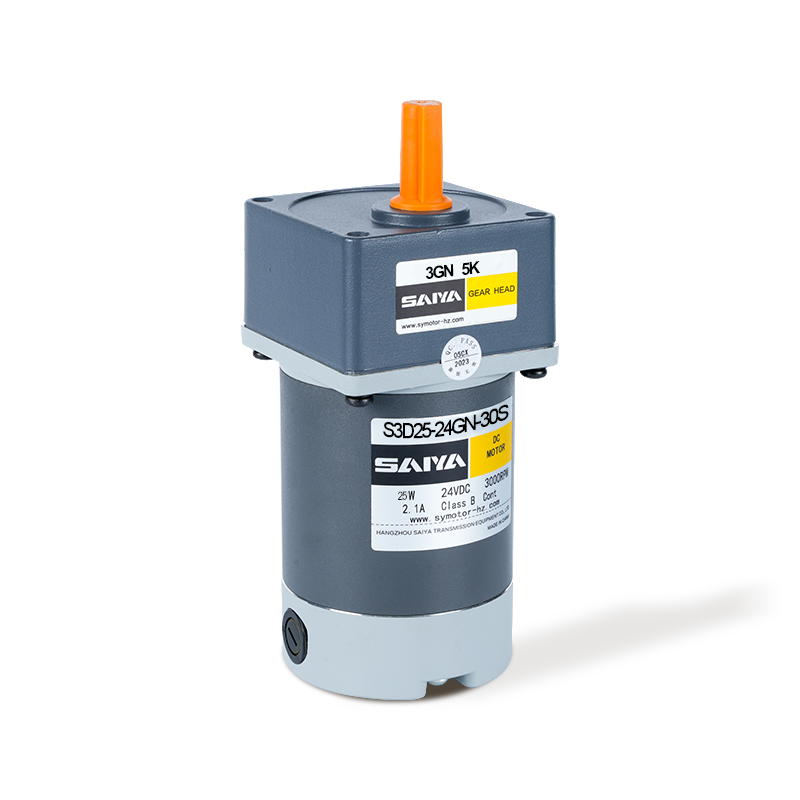

Motores de engrenagem DC de pincel 25W

Tamanho da tensão: 25W, 70mmx70mm
Tensão operacional: 12-90V
Sem parâmetros de carga: velocidade 3100-3300rpm
Corrente Usada: 0.3-1.0a
Parâmetros de carga: velocidade de rotação 2700-3000rpm
Corrente usada: 0.6-3.5a
Torque: 80-88mn.m

  • Motores de engrenagem DC de pincel 25W
  • Motores de engrenagem DC de pincel 25W
  • Motores de engrenagem DC de pincel 25W
ANTERIOR   |   PRÓXIMO

+ Fale Connosco + Download do Catálogo Vídeo do Produto
APLICAÇÃO ÁREA
nan

  • Classificação de logística

  • Robôs automatizados

  • corte a laser

  • Portão de controle de acesso

  • Central de energia fotovoltaica

  • Dispositivos médicos

  • AGV

Somos uma empresa de alta tecnologia dedicada à produção e vendas de motores de redução de engrenagens CA, pequenos motores de redução, redutores planetários servoespecíficos, motores CC sem escovas e sem escovas e outros produtos.

O motor de engrenagem DC de Brush de 25W oferece alto desempenho e adaptabilidade, perfeito para uma variedade de aplicações industriais e amadoras. Com um tamanho de quadro de 70 mm x 70 mm, este motor foi projetado para caber em espaços confinados sem comprometer a energia. Ele opera em uma ampla faixa de tensão de 12-90V, fornecendo flexibilidade para várias fontes de energia e sistemas de controle.

Em condições de sem carga, o motor funciona a uma velocidade de 3100-3300 rpm, desenhando uma corrente entre 0,3-1.0a. Quando sob carga, a velocidade diminui ligeiramente para 2700-3000 rpm, com um draw de corrente correspondente de 0,6-3.5a. Este motor oferece um torque de 80-88mn.m, garantindo que possa lidar com tarefas exigentes com facilidade.

O motor de engrenagem DC de escova de 25W é ideal para aplicações que requerem velocidade precisa e controle de torque. É adequado para uso em robótica, sistemas automatizados, pequenas máquinas e outros projetos, onde a confiabilidade e o desempenho são essenciais. A tensão ampla e as faixas de corrente do motor aumentam sua compatibilidade com diversos controladores eletrônicos e configurações de energia.

Parâmetros de desempenho do motor

Modelo Tensão Poder Parâmetros de não carga Parâmetros de carga Escova a vida Peso do motor
Velocidade UMtual Velocidade Torque UMtual
V C r/min A r/min mn.m A H kg
S3D25-12 □ 12 25 3300 1.0
Máx. 		3000 80 3.5 2000 1.0
S3DW25-12 □ 12 25 3300 1.0
Máx. 		3000 80 3.5 2000 1.0
S3D25-24 □ 24 25 3200 0.5
Máx. 		2800 85 1.6 2000 1.0
S3DW25-24 □ 24 25 3200 0.5
Máx. 		2800 85 1.6 2000 1.0
S3D25-90 □ 90 25 3100 0.3
Máx. 		2700 88 0.6 2000 1.0
S3DW25-90 □ 90 25 3100 0.3
Máx. 		2700 88 0.6 2000 1.0

Tensão, potência e velocidade do motor serão personalizados de acordo com sua solicitação nas circunstâncias permitidas da dimensão adotável

Usamos W após D no modelo para expressar o motor de escova externo. Como Z20W06-12GN.LF NO W, significa o motor de escova interno padrão para o motor de escova externo, você pode substituir o pincel diretamente. Para os internos, precisamos desmontar o motor primeiro.

Tabela de torque de motor de engrenagem

Modelo Tensão Poder Parâmetros de não carga Parâmetros de carga Escova a vida Peso do motor
Velocidade UMtual Velocidade Torque UMtual
V C r/min A r/min mn.m A H kg
S2D10-12 □ 12 10 3200 1.0 máx. 2800 34 2.0 2000 0.7
S2DW10-12 □ 12 10 3200 1.0 máx. 2800 34 2.0 2000 0.7
S2D10-24 □ 24 10 3300 0,5 máx. 3000 32 0.9 2000 0.7
S2DW10-24 □ 24 10 3300 05 máx 3000 32 0.9 2000 0.7
S2D10-90 □ 90 10 3200 0,3 máx. 2800 34 0.6 2000 0.7
S2DW10-90 □ 90 10 3200 0,3 máx. 2800 34 0.6 2000 0.7

Dicas são vendidas separadamente. Retalhas decimais não estão disponíveis.

Digite a relação de transmissão na caixa (□) dentro do nome do modelo.

O fundo colorido (□) indica a mesma direção rotativa do motor, enquanto a direção rotativa de outros é oposta.

A velocidade é calculada dividindo o PED síncrono do motor pela engrenagem. A velocidade real é de 2% ~ 20% menor que o valor exibido, dependendo do tamanho da carga.

Para reduzir a velocidade além da relação de transmissão na tabela, conecte uma nevidez decimal (relação de transmissão: 10) entre a haste e o motor. Nesse caso, o torque permitido é de 5 nm.

UNIDADE DE TORQUE DE SUBSIMENTO: UPSIDE (N.M)/BELOWSIDE (KGF.CM)

Tipo Razão da transmissão 3 3.6 5 6 7.5 9 10 12.5 15 18 20 25 30 36 40 50 60 75 90 100 120 150 180 200
S3D25-24 GN

Velocidade

r/min

933 778 560 467 373 311 280 224 187 156 140 112 93 78 70 56 47 37 31 28 23 19 16 14
3gn □ K 0.21 0.25 0.35 0.41 0.52 0.62 0.69 0.86 1.04 1.24 1.24 1.55 1.86 2.24 2.49 3.11 3.73 4.66 5.00 5.00 5.00 5.00 5.00 5.00
2.03 2.44 3.38 4.06 5.08 6.09 6.77 8.46 10.2 12.2 12.2 15.2 18.3 21.9 24.4 30.5 36.6 45.7 50.0 50.0 50.0 50.0 50.0 50.0

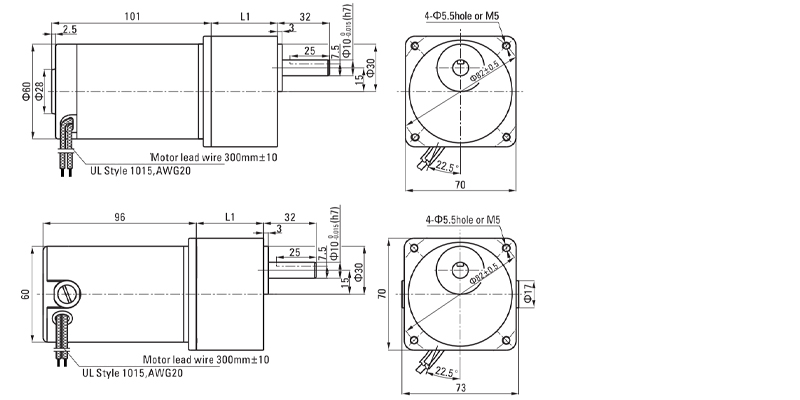

Dimensões (unidade mm)

Os parafusos de montagem estão incluídos com o redemoinho.

Tipo de fiação de chumbo

Peso: Motor: 1,0 kg / nevidez: 0,55kg

Modelo de redação Razão da transmissão L1
3gn □ k 3 ～ 18 32
25 ～ 200 42

Digite a relação de transmissão na caixa (□) dentro do nome do modelo.

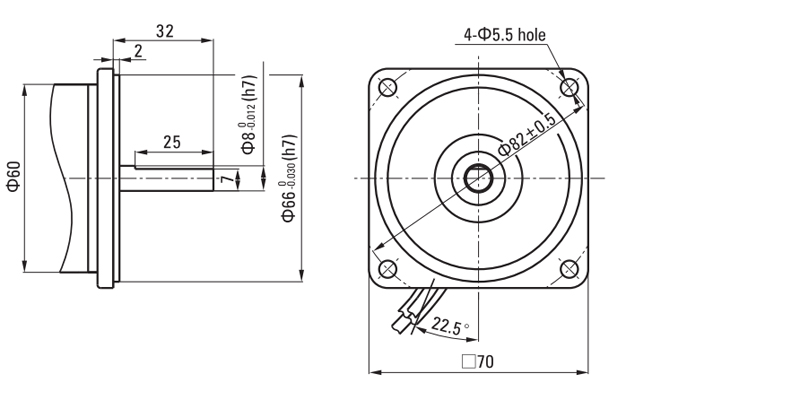

Seção do eixo do tipo de eixo redondo

Excluindo o peso e a forma do motor da seção do eixo é o mesmo do tipo de eixo do pinhão.

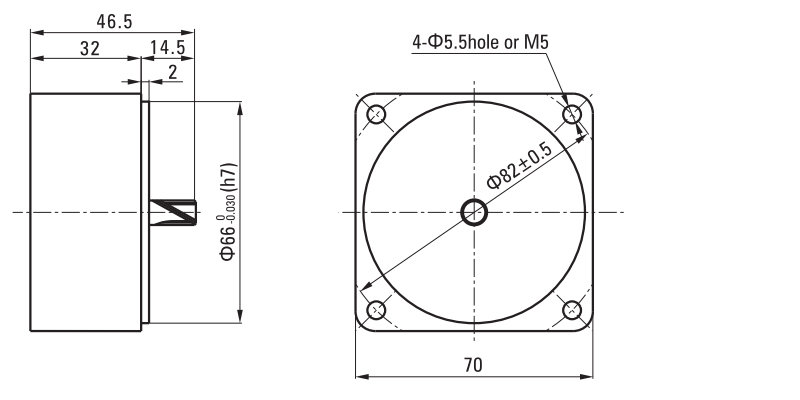

Rotão decimal

Pode ser conectado ao tipo de eixo de pinhão GN
3gn10x
Peso: 0,31 kg
